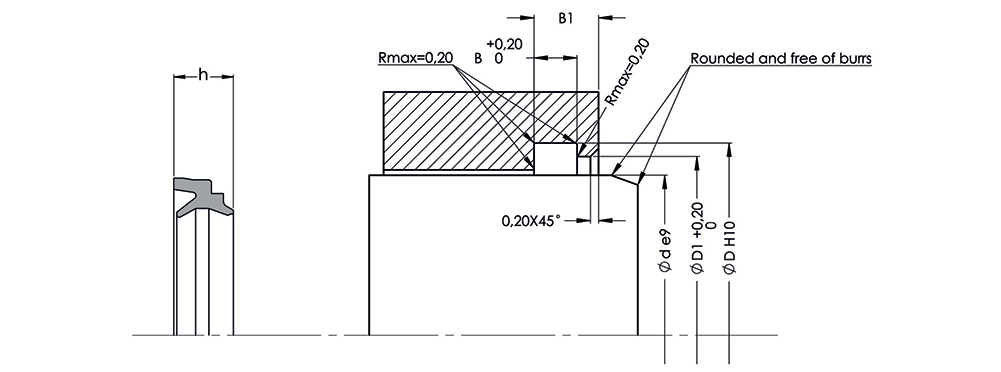

ALP NO DIMENSION Ød ØD B ØD1 R1 h
A857-004 4X8,2X4/2,6 4 8.2 3 3.8 6.7 4
A857-004 PU 4X8,2X4/2,6 4 8.2 3 3.8 6.7 4
A857-006 6X11,2X5/3,2 6 11.2 3.6 4.6 9.1 5
A857-006 PU 6X11,2X5/3,2 6 11.2 3.6 4.6 9.1 5
A857-008 8X14,2X5/3,2 8 14.2 3.6 4.6 12.1 5
A857-008 PU 8X14,2X5/3,2 8 14.2 3.6 4.6 12.1 5
A857-010 10X16,2X6/3,8 10 16.2 4.2 5.4 14.1 6
A857-010 PU 10X16,2X6/3,8 10 16.2 4.2 5.4 14.1 6
A857-012 12X18,2X6/3,8 12 18.2 4.2 5.4 15.5 6
A857-012 PU 12X18,2X6/3,8 12 18.2 4.2 5.4 15.5 6
A857-016 PU 16X23X6/3,8 16 23 4.2 5.4 18.8 6

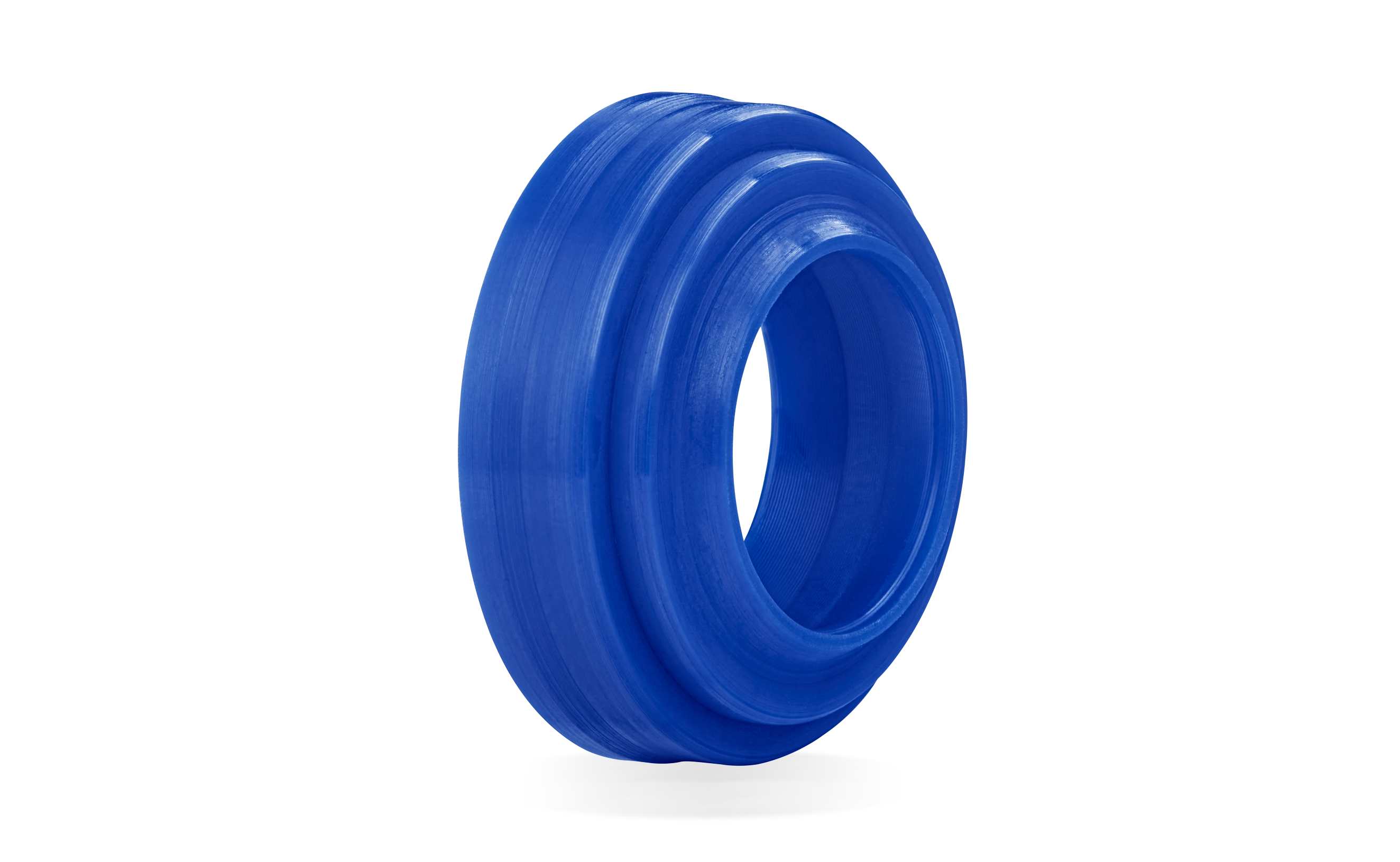

گردگیر و پکینگ گلویی A857 که برای کاربردهای پنوماتیک بهینه شده است، برای جلوگیری از ورود ذرات خارجی به سیستم و ایجاد سفتی گلو استفاده می شود.

به دلیل ابعاد کانال باریک آن برای سیلندرهای پنوماتیک فشرده ایده آل است. به دلیل طراحی خاص خود، نیروی اصطکاک کمی دارد که باعث می شود حرکات غلتک بدون لرزش باشد.

داده های تکنیکی
مواد تشکیل دهنده استاندارد PU NBR
فشار عملیاتی 16 میله 12 بار
دمای عملیاتی -30/+80 درجه سانتی گراد -30/+105 درجه سانتیگراد
سرعت لغزش 1 متر بر ثانیه 1 متر بر ثانیه
مواد 92 PU 85 NBR
نوع سیال هوای بدون تهویه هوای مطبوع
زبری سطح
  Rmax
سطح دینامیک ≤4 میکرومتر
قطر کانال ≤10 میکرومتر
سطوح جانبی ≤15 میکرومتر
