  4. A854

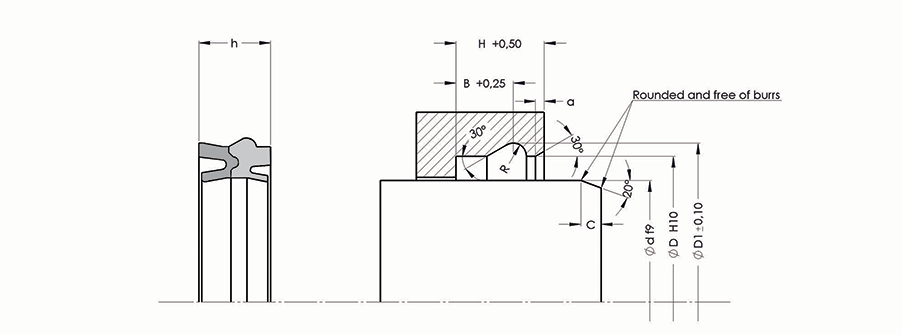

ALP NO DIMENSION Ød ØD B ØD1 H R A h
A854-012 12X22X10,4 12 22 7.7 24 13 1.1 1.5 10.4
A854-012 PU 12X22X10,4 12 22 7.7 24 13 1.1 1.5 10.4
A854-014 14X24X10,4 14 24 7.7 26 13 1.1 1.5 10.4
A854-014 PU 14X24X10,4 14 24 7.7 26 13 1.1 1.5 10.4
A854-016 16X26X10,4 16 26 7.7 28 13 1.1 1.5 10.4
A854-016 PU 16X26X10,4 16 26 7.7 28 13 1.1 1.5 10.4
A854-018 18X28X11 18 28 7.7 30 13 1.1 1.5 11
A854-018 PU 18X28X11 18 28 7.7 30 13 1.1 1.5 11
A854-018/1 18X28X10,4 18 28 7.7 30 13 1.1 1.5 10.4
A854-018/1 PU 18X28X10,4 18 28 7.7 30 13 1.1 1.5 10.4
A854-020 20X30X10,4 20 30 7.7 32 13 1.1 1.5 10.4
A854-020 PU 20X30X10,4 20 30 7.7 32 13 1.1 1.5 10.4
A854-025 25X35X11 25 35 8 37.5 13 1.4 2 11
A854-025 PU 25X35X11 25 35 8 37.5 13 1.4 2 11
A854-030 30X40X11,5 30 40 8 42.5 14 1.4 2 11.5
A854-030 PU 30X40X11,5 30 40 8 42.5 14 1.4 2 11.5
A854-032 32X42X11 32 42 8 44.5 13 1.4 2 11
A854-032 PU 32X42X11 32 42 8 44.5 13 1.4 2 11
A854-035 35X45X11,5 35 45 8 47.5 14 1.4 2 11.5
A854-035 PU 35X45X11,5 35 45 8 47.5 14 1.4 2 11.5
A854-040 40X50X11 40 50 8 52.5 13 1.4 2 11
A854-040 PU 40X50X11 40 50 8 52.5 13 1.4 2 11
A854-045 45X55X11,5 45 55 8.6 58.2 14 1.8 2 11.5
A854-045 PU 45X55X11,5 45 55 8.6 58.2 14 1.8 2 11.5
A854-050 50X60X11,5 50 60 8.6 63.2 14 1.8 2 11.5
A854-050 PU 50X60X11,5 50 60 8.6 63.2 14 1.8 2 11.5
A854-063 63X75X13 63 75 9.6 78.2 16 1.8 2 13
A854-063 PU 63X75X13 63 75 9.6 78.2 16 1.6 2 13

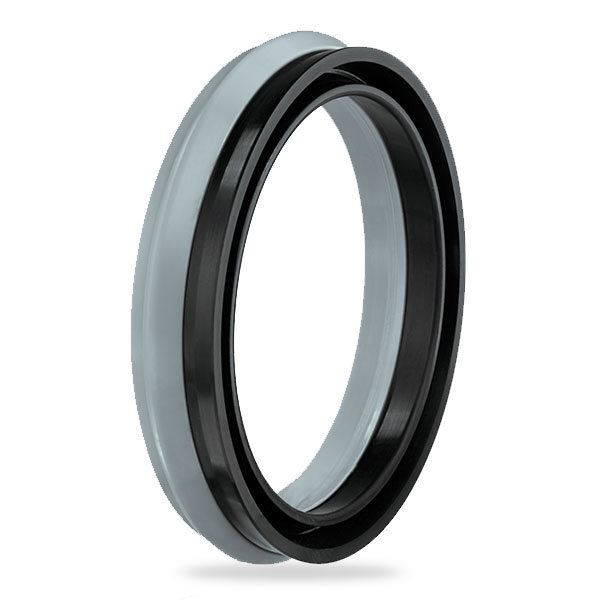

به دلیل طراحی خاص خود، یک ابزار آب بندی ترکیبی است که هم به عنوان پکینگ گلو و هم به عنوان گردگیر در سیلندرهای پنوماتیک عمل می کند.

آنها به صورت استاندارد PU+TPE برای کاربردهای سنگین و NBR+TPE برای کاربردهای متوسط ​​و سنگین تولید می شوند.



داده های تکنیکی
مواد تشکیل دهنده استاندارد NBR+TPE PU+TPE
فشار عملیاتی 16 میله 16 میله
دمای عملیاتی -30/+105 درجه سانتیگراد -30/+80 درجه سانتی گراد
سرعت لغزش 1 متر بر ثانیه 1 متر بر ثانیه
مواد 80 NBR+TPE 92 PU+TPE
نوع سیال هوای مطبوع هوای مطبوع
زبری سطح
  Rmax
سطح دینامیک ≤4 میکرومتر
قطر کانال ≤10 میکرومتر
سطوح جانبی ≤15 میکرومتر
