  5. A123

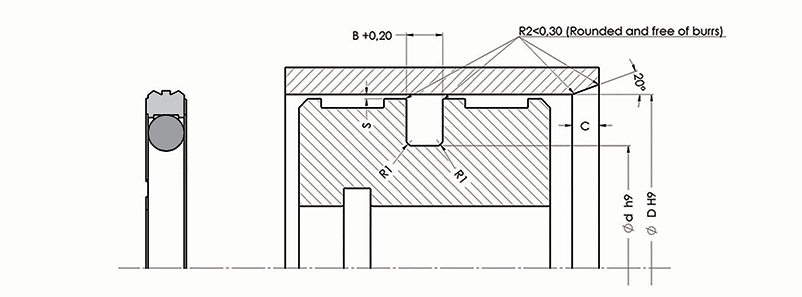

ALP NO DIMENSION Ød ØD B C R1
A123 016-008.5 16X8,5X3,2 8.5 16 3.2 3 0.6
A123 025-014 25X14X4,2 14 25 4.2 4 1
A123 025-017,5 25X17,5X3,2 17.5 25 3.2 3 0.6
A123 030-022,5 30X22,5X3,2 22.5 30 3.2 3 0.6
A123 032-021 32X21X4,2 21 32 4.2 4 1
A123 032-024,5 32X24,5X3,2 24.5 32 3.2 3 0.6
A123 035-027,5 35X27,5X3,2 27.5 35 3.2 3 0.6
A123 038-030,5 38X30,5X3,2 30.5 38 3.2 3 0.6
A123 040-029 40X29X4,2 29 40 4.2 4 1
A123 045-034 45X34X4,2 34 45 4.2 4 1
A123 050-034,5 50X34,5X6,3 34.5 50 6.3 5 1.3
A123 050-039 50X39X4,2 39 50 4.2 4 1
A123 055-039,5 55X39,5X6,3 39.5 55 6.3 5 1.3
A123 060-044,5 60X44,5X6,3 44.5 60 6.3 5 1.3
A123 060-049 60X49X4,2 49 60 4.2 4 1
A123 063-047,5 63X47,5X6,3 47.5 63 6.3 5 1.3
A123 063-052 63X52X4,2 52 63 4.2 4 1
A123 065-049,5 65X49,5X6,3 49.5 65 6.3 5 1.3
A123 065-054 65X54X4,2 54 65 4.2 4 1
A123 070-054,5 70X54,5X6,3 54.5 70 6.3 5 1.3
A123 070-059 70X59X4,2 59 70 4.2 4 1
A123 074-058,5 74X58,5X6,3 58.5 74 6.3 5 1.3
A123 075-059,5 75X59,5X6,3 59.5 75 6.3 5 1.3
A123 075-064 75X64X4,2 64 75 4.2 4 1
A123 080-064,5 80X64,5X6,3 64.5 80 6.3 5 1.3
A123 080-069 80X69X4,2 69 80 4.2 4 1
A123 085-069,5 85X69,5X6,3 69.5 85 6.3 5 1.3
A123 090-074,5 90X74,5X6,3 74.5 90 6.3 5 1.3
A123 100-084,5 100X84,5X6,3 84.5 100 6.3 5 1.3
A123 110-094,5 110X94,5X6,3 94.5 110 6.3 5 1.3
A123 115-094 115X94X8,1 94 115 8.1 7 1.3
A123 115-099,5 115X99,5X6,3 99.5 115 6.3 5 1.3
A123 120-104,5 120X104,5X6,3 104.5 120 6.3 5 5
A123 125-104 125X104X8,1 104 125 8.1 7 1.3
A123 125-109,5 125X109,5X6,3 109.5 125 6.3 5 1.3
A123 130-114,5 130X114,5X6,3 114.5 130 6.3 5 1.3

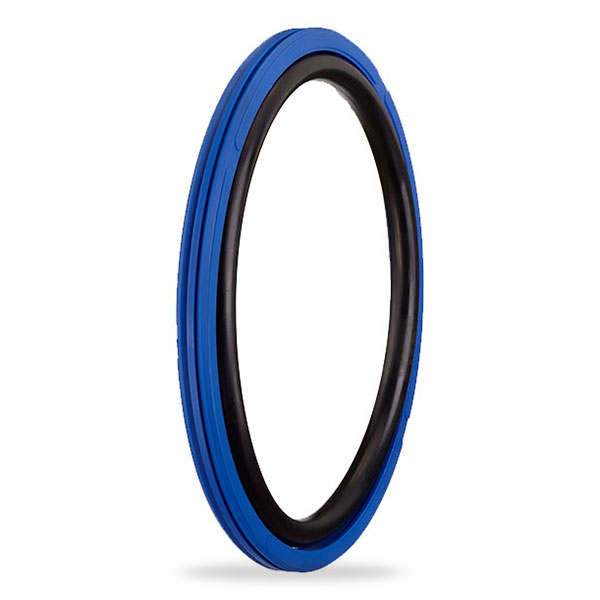

المان‌های آب‌بندی سری A123 دارای دوطرفه پیستون دوگانه هستند، از یک حلقه PU با فرم‌دهی خاص و یک حلقه O که به عنوان حلقه فشار دهنده استفاده می‌شود، تشکیل شده‌اند.

به دلیل مزیت قیمت و عملکرد، در سیلندرهای سبک ترجیح داده می شود. در صورت لزوم می توان از آن به عنوان آب بند پیستون در کاربردهای پنوماتیک نیز استفاده کرد.



داده های تکنیکی
فشار عملیاتی 400 بار
دمای عملیاتی -30/+100 درجه سانتیگراد
سرعت کشویی 0.5 متر بر ثانیه
مواد 98 PU / 70 NBR
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.4 میکرومتر ≤3.2 میکرومتر
قطر کانال ≤1.6 میکرومتر ≤6.3 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16.0 میکرومتر



فضای بازده (حداکثر)
عرض شکاف (B)  S (حداکثر)
3.20 0.25
4.20 0.25
6.30 0.30
8.10 0.30
