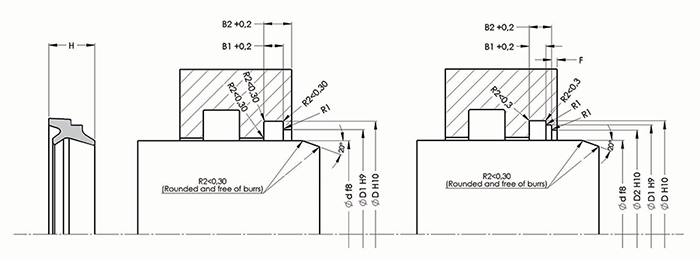

ALP NO DIMENSION Ød ØD ØD1 R1 ØD2 F≥ H B1 B2
A205-008 8X14X5/4 8 14 13.2 0.5 9.5 2 5 3.2 4
A205-008 PU 8X14X5/4 8 14 13.2 0.5 9.5 2 5 3.2 4
A205-010 10X18X8/6 10 18 16 0.5 13.5 2 8 4 6
A205-010 PU 10X18X8/6 10 18 16 0.5 13.5 2 8 4 6
A205-010/1 10X16X7/5 10 16 14 0.5 11.5 2 7 4 5
A205-010/1 PU 10X16X7/5 10 16 14 0.5 11.5 2 7 4 5
A205-012 12X20X8/6 12 20 18 0.5 15.5 2 8 4 6
A205-012 PU 12X20X8/6 12 20 18 0.5 15.5 2 8 4 6
A205-014 14X22X8/6 14 22 20 0.5 17.5 2 8 4 6
A205-014 PU 14X22X8/6 14 22 20 0.5 17.5 2 8 4 6
A205-015 15X23X8/6 15 23 21 0.5 18.5 2 8 4 6
A205-015 PU 15X23X8/6 15 23 21 0.5 18.5 2 8 4 6
A205-016 16X24X8/6 16 24 22 0.5 19.5 2 8 4 6
A205-016/1 16X24X7/6 16 24 22 0.5 19.5 2 7 4 6
A205-016/1 PU 16X24X7/6 16 24 22 0.5 19.5 2 7 4 6
A205-018 18X26X8/6 18 26 24 0.5 21.5 2 8 4 6
A205-018 PU 18X26X8/6 18 26 24 0.5 21.5 2 8 4 6
A205-020 20X28X8/6 20 28 26 0.5 23.5 2 8 4 6
A205-020 PU 20X28X8/6 20 28 26 0.5 23.5 2 8 4 6
A205-022 22X30X8/6 22 30 28 0.5 25.5 2 8 4 6
A205-022 PU 22X30X8/6 22 30 28 0.5 25.5 2 8 4 6
A205-024 24X32X8/6 24 32 30 0.5 27.5 2 4 4 6
A205-024 PU 24X32X8/6 24 32 30 0.5 27.5 2 8 4 6
A205-025 25X33X8/6 25 33 31 0.5 28.5 2 8 4 6
A205-025 PU 25X33X8/6 25 33 31 0.5 28.5 2 8 4 6
A205-026 26X34X8/6 26 34 32 0.5 29.5 2 8 4 6
A205-026 PU 26X34X8/6 26 34 32 0.5 29.5 2 8 4 6
A205-028 28X36X8/6 28 36 34 0.5 31.5 2 8 4 6
A205-028 PU 28X36X8/6 28 36 34 0.5 31.5 2 8 4 6
A205-030 30X38X8/6 30 38 36 0.5 33.5 2 8 4 6
A205-030 PU 30X38X8/6 30 38 36 0.5 33.5 2 8 4 6
A205-032 32X40X8/6 32 40 38 0.5 35.5 2 8 4 6
A205-032 PU 32X40X8/6 32 40 38 0.5 35.5 2 8 4 6
A205-035 35X43X8/6 35 43 41 0.5 38.5 2 8 4 6
A205-035 PU 35X43X8/6 35 43 41 0.5 38.5 2 8 4 6
A205-036 36X44X8/6 36 44 42 0.5 39.5 2 8 4 6
A205-036 PU 36X44X8/6 36 44 42 0.5 39.5 2 8 4 6
A205-037 37X45X8/6 37 45 43 0.5 40.5 2 8 4 6
A205-037 PU 37X45X8/6 37 45 45 0.5 40.5 2 8 4 6
A205-038 38X46X8/6 38 46 44 0.5 41.5 2 8 4 6
A205-038 PU 38X46X8/6 38 46 44 0.5 41.5 2 8 4 6
A205-040 40X48X8/6 40 48 46 0.5 43.5 2 8 4 6
A205-040 PU 40X48X8/6 40 48 46 0.5 43.5 2 8 4 6
A205-040/1 40X48X5/4 40 48 46 0.5 43.5 2 5 3 4
A205-040/1 PU 40X48X5/4 40 48 46 0.5 43.5 2 5 3 4
A205-042 42X50X8/6 42 50 48 0.5 45.5 2 8 4 6
A205-042 PU 42X50X8/6 42 50 48 0.5 45.5 2 8 4 6
A205-045 45X53X8/6 45 53 51 0.5 48.5 2 8 4 6
A205-045 PU 45X53X8/6 45 53 51 0.5 48.5 2 8 4 6
A205-046 46X54X8/6 46 54 52 0.5 49.5 2 8 4 6
A205-046 PU 46X54X8/6 46 54 52 0.5 49.5 2 8 4 6
A205-048 48X56X8/6 48 56 54 0.5 51.5 2 8 4 6
A205-048 PU 48X56X8/6 48 56 54 0.5 51.5 2 8 4 6
A205-050 50X58X8/6 50 58 56 0.5 53.5 2 8 4 6
A205-050 PU 50X58X8/6 50 58 56 0.5 53.5 2 8 4 6
A205-052 52X60X8/6 52 60 58 0.5 55.5 2 8 4 6
A205-052 PU 52X60X8/6 52 60 58 0.5 55.5 2 8 4 6
A205-055 55X63X8/6 55 63 61 0.5 58.5 2 8 4 6
A205-055 PU 55X63X8/6 55 63 61 0.5 58.5 2 8 4 6
A205-056 56X64X8/6 56 64 62 0.5 59.5 2 8 4 6
A205-056 PU 56X64X8/6 56 64 62 0.5 59.5 2 8 4 6
A205-057 57X65X8/6 57 65 63 0.5 60.5 2 8 4 6
A205-057 PU 57X65X8/6 57 65 63 0.5 60.5 2 8 4 6
A205-060 60X68X8/6 60 68 66 0.5 63.5 2 8 4 6
A205-060 PU 60X68X8/6 60 68 66 0.5 63.5 2 8 4 6
A205-063 63X71X8/6 63 71 69 0.5 66.5 2 8 4 6
A205-063 PU 63X71X8/6 63 71 69 0.5 66.5 2 8 4 6
A205-065 65X73X8/6 65 73 71 0.5 68.5 2 8 4 6
A205-065 PU 65X73X8/6 65 73 71 0.5 68.5 2 8 4 6
A205-068 68X76X8/6 68 76 74 0.5 71.5 2 8 4 6
A205-068 PU 68X76X8/6 68 76 74 0.5 71.5 2 8 4 6
A205-070 70X78X8/6 70 78 76 0.5 73.5 2 8 4 6
A205-070 PU 70X78X8/6 70 78 76 0.5 73.5 2 8 4 6
A205-075 75X83X8/6 75 83 81 0.5 78.5 2 8 4 6
A205-075 PU 75X83X8/6 75 83 81 0.5 78.5 2 8 4 6
A205-080 80X88X8/6 80 88 86 0.5 83.5 2 8 4 6
A205-080 PU 80X88X8/6 80 88 86 0.5 83.5 2 8 4 6
A205-085 85X93X8/6 85 93 91 0.5 88.5 2 8 4 6
A205-085 PU 85X93X8/6 85 93 91 0.5 88.5 2 8 4 6
A205-090 90X98X8/6 90 98 96 0.5 93.5 2 8 4 6
A205-090 PU 90X98X8/6 90 98 96 0.5 93.5 2 8 4 6
A205-095 95X103X8/6 95 103 101 0.5 98.5 2 8 4 6
A205-095 PU 95X103X8/6 95 103 101 0.5 98.5 2 8 4 6
A205-100 100X108X8/6 100 108 106 0.5 103.5 2 8 4 6
A205-100 PU 100X108X8/6 100 108 106 0.5 103.5 2 8 4 6
A205-105 105X117X11/8,2 105 117 114 1 110 3 11 5.5 8.2
A205-105 PU 105X117X11/8,2 105 117 114 1 110 3 11 5.5 8.2
A205-105/1 105X117X8/6 105 117 114 1 110 3 8 5.5 6
A205-105/1 PU 105X117X8/6 105 117 114 1 110 3 8 5.5 6
A205-110 110X122X11/8,2 110 122 119 1 115 3 11 5.5 8.2
A205-110 PU 110X122X11/8,2 110 122 119 1 115 3 11 5.5 8.2

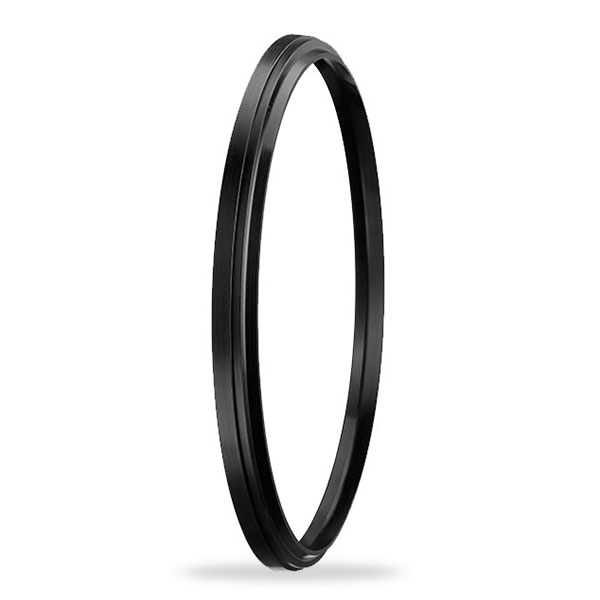

این مهر و موم ترکیبی گرد و غبار ما است که برای جلوگیری از ذرات منفی که ممکن است از محیط خارجی در سیلندرهای هیدرولیک وارد شوند و به لطف لبه آب بندی دوم آن، ضخامت لایه روغن روی میله پیستون را نازک کند، طراحی شده است.

برای جلوگیری از مشکل فشار هیدرودینامیکی بین سیل گلو و آب بند گرد و غبار لب A205 Nutring، باید آن را با آب بند گلوگاه مناسب ترکیب کرد یا کانال زهکشی در این قسمت باز کرد.



داده های تکنیکی
مواد تشکیل دهنده استاندارد NBR PU
دمای عملیاتی -30/+105 درجه سانتیگراد -40/+100 درجه سانتیگراد
سرعت کشویی 1.00 متر بر ثانیه 1.00 متر بر ثانیه
مواد 90 NBR 92 PU
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.3 میکرومتر ≤3.2 میکرومتر
قطر کانال ≤1.8 میکرومتر ≤10.0 میکرومتر
سطوح جانبی ≤3.00 میکرومتر ≤16.0 میکرومتر
