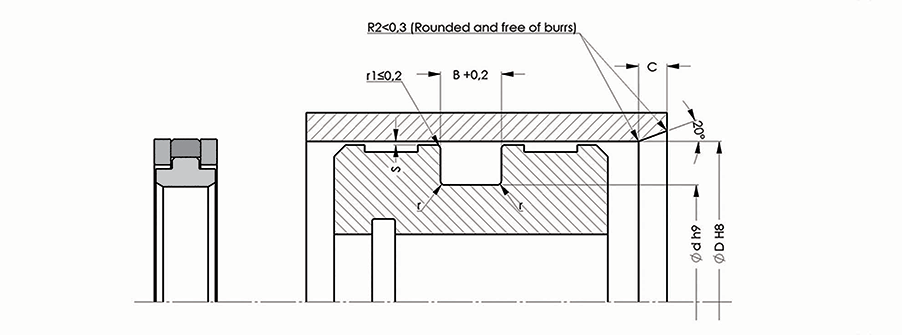

ALP NO DIMENSION Ød ØD B C r
A103 040-030 40X30X8 30 40 8 5 0.3
A103 050-036 50X36X9 36 50 9 6.5 0.3
A103 055-041 55X41X9 41 55 9 6.5 0.3
A103 060-046 60X46X9 46 60 9 6.5 0.3
A103 060-050 60X50X8 50 60 8 5 0.3
A103 063-048 63X48X11 48 63 11 7.5 0.5
A103 063-053 63X53X8 53 63 8 5 0.3
A103 065-050 65X50X11 50 65 11 7.5 0.5
A103 070-055 70X55X11 55 70 11 7.5 0.5
A103 075-060 75X60X11 60 75 11 7.5 0.5
A103 080-065 80X65X11 65 80 11 7.5 0.5
A103 080-070 80X70X11 70 80 11 7.5 0.5
A103 085-070 85X70X11 70 85 11 7.5 0.5
A103 090-075 90X75X11 75 90 11 7.5 0.5
A103 095-080 95X80X11 80 95 11 7.5 0.5
A103 100-085 100X85X12,5 85 100 12.5 7.5 0.5
A103 105-088 105X88X14 88 105 14 8.5 0.5
A103 105-090 105X90X12,5 90 105 12.5 7.5 0.5
A103 105-090/1 105X90X13,5 90 105 13.5 7.5 0.5
A103 110-095 110X95X12,5 95 110 12.5 7.5 0.5
A103 115-100 115X100X12,5 100 115 12.5 7.5 0.5
A103 120-105 120X105X12,5 105 120 12.5 7.5 0.6
A103 125-102 125X102X16 102 125 16 11.5 0.6
A103 130-107 130X107X16 107 130 16 11.5 0.6
A103 135-112 135X112X16 112 135 16 11.5 0.6
A103 140-117 140X117X16 117 140 16 11.5 0.6
A103 145-122 145X122X16 122 145 16 11.5 0.6
A103 150-127 150X127X16 127 150 16 11.5 0.6
A103 160-137 160X137X16 137 160 16 11.5 0.6
A103 165-145 165X145X17 145 165 17 10.5 0.6
A103 170-147 170X147X16 147 170 16 11.5 0.6
A103 170-155 170X155X16 155 170 16 7.5 0.6
A103 180-157 180X157X16 157 180 16 11.5 0.6
A103 180-160 180X160X18 160 180 18 10.5 0.6
A103 190-167 190X167X16 167 190 16 11.5 0.6
A103 200-177 200X177X16 177 200 16 11.5 0.6
A103 210-187 210X187X16 187 210 16 11.5 0.6
A103 220-197 220X197X16 197 220 16 11.5 0.6
A103 220-200 220X200X16 200 220 16 10.5 0.6
A103 225-202 225X202X16 202 225 16 11.5 0.6
A103 250-222 250X222X17,5 222 250 17.5 14 0.6
A103 250-227 250X227X16 227 250 16 11.5 0.6

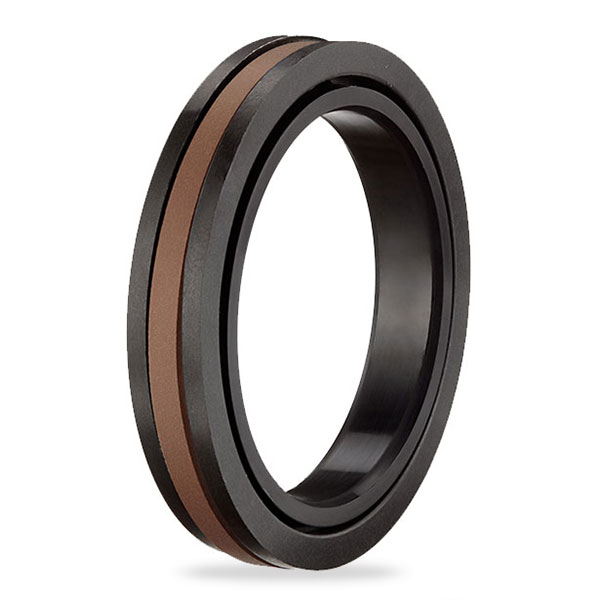

دوطرفه پیستون سنگین A103 در سیلندرهای هیدرولیک دو طرفه استفاده می شود. در شرایط کاری سنگین با دو حلقه نگهدارنده ترموپلاستیک، یک حلقه NBR و یک حلقه آب بندی PTFE موثر است.



داده های تکنیکی
فشار عملیاتی 400 بار
دمای عملیاتی -30/+105 درجه سانتیگراد
سرعت لغزش 1.5 متر بر ثانیه
مواد 80 NBR/PTFE + برنز/POM
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.2 میکرومتر ≤2.0 میکرومتر
قطر کانال ≤1.6 میکرومتر ≤6.3 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤15.0 میکرومتر
