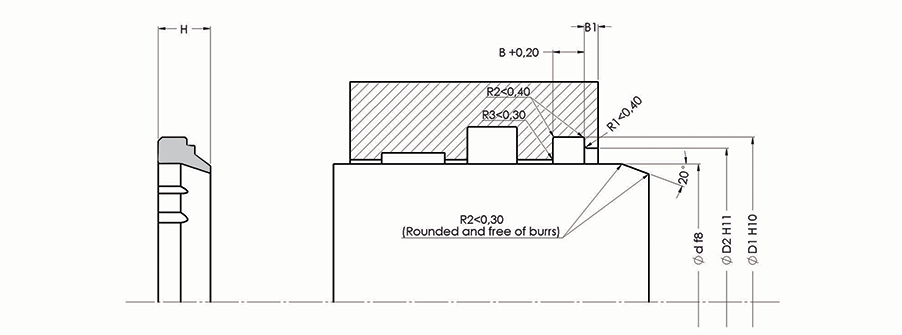

ALP NO DIMENSION Ød B ØD1 ØD2 H B1
A204-003,5 3,5X12X7/4 3.5 4 12 10 7 1
A204-003,5 PU 3,5X12X7/4 3.5 4 12 10 7 1
A204-004 4X12X7/4 4 4 12 10 7 1
A204-004 PU 4X12X7/4 4 4 12 10 7 1
A204-008 8X16X7/4 8 4 16 14 7 1
A204-008 PU 8X16X7/4 8 4 16 14 7 1
A204-010 10X18X7/4 10 4 18 16 7 1
A204-010 PU 10X18X7/4 10 4 18 16 7 1
A204-010/1 10X16X5/2,6 10 2.6 16 14 5 1
A204-012 12X20X7/4 12 4 20 18 7 1
A204-012 PU 12X20X7/4 12 4 20 18 7 1
A204-012/1 12X18X5/2,6 12 2.6 18 16 5 1
A204-014 14X22X7/4 14 4 22 20 7 1
A204-014 PU 14X22X7/4 14 4 22 20 7 1
A204-014/1 14X20X5/3,1 14 3.1 20 18 5 1
A204-015 15X23X7/4 15 4 23 21 7 1
A204-015 PU 15X23X7/4 15 4 23 21 7 1
A204-016 16X24X7/4 16 4 24 22 7 1
A204-016 PU 16X24X7/4 16 4 24 22 7 1
A204-016/1 16X22X5/3,1 16 3.1 22 20 5 1
A204-017 17X25X7/5 17 5 25 23 7 1
A204-017 PU 17X25X7/5 17 5 25 23 7 1
A204-018 18X26X7/4 18 4 26 24 7 1
A204-018 PU 18X26X7/4 18 4 26 24 7 1
A204-020 20X28X7/4 20 4 28 26 7 1
A204-020 PU 20X28X7/4 20 4 28 26 7 1
A204-020/1 20X26X5/3,1 20 3.1 26 24 5 1
A204-022 22X30X7/4 22 4 30 28 7 1
A204-022 PU 22X30X7/4 22 4 30 28 7 1
A204-024 24X32X7/4 24 4 32 30 7 1
A204-024 PU 24X32X7/4 24 4 32 30 7 1
A204-025 25X33X7/4 25 4 33 31 7 1
A204-025 PU 25X33X7/4 25 4 33 31 7 1
A204-025/1 25X35X7/4 25 4 35 33 7 1
A204-025/1 PU 25X35X7/4 25 4 35 33 7 1
A204-025/2 25X34X8/5 25 5 34 32 8 1
A204-025/2 PU 25X34X8/5 25 5 34 32 8 1
A204-026 26X34X7/4 26 4 34 32 7 1
A204-026 PU 26X34X7/4 26 4 34 32 7 1
A204-028 28X36X7/4 28 4 36 34 7 1
A204-028 PU 28X36X7/4 28 4 36 34 7 1
A204-030 30X38X7/4 30 4 38 36 7 1
A204-030 PU 30X38X7/4 30 4 38 36 7 1
A204-030/1 30X40X7/4 30 4 40 38 7 1
A204-030/1 PU 30X40X7/4 30 4 40 38 7 1
A204-032 32X40X7/4 32 4 40 38 7 1
A204-032 PU 32X40X7/4 32 4 40 38 7 1
A204-033 33X41X7/4 33 4 41 39 7 1
A204-033 PU 33X41X7/4 33 4 41 39 7 1
A204-034 34X42X7/4 34 4 42 40 7 1
A204-034 PU 34X42X7/4 34 4 42 40 7 1
A204-035 35X43X7/4 35 4 43 41 7 1
A204-035 PU 35X43X7/4 35 4 43 41 7 1
A204-035/1 35X45X7/4 35 4 45 43 7 1
A204-035/1 PU 35X45X7/4 35 4 45 43 7 1
A204-036 36X44X7/4 36 4 44 42 7 1
A204-036 PU 36X44X7/4 36 4 44 42 7 1
A204-038 38X46X7/4 38 4 46 44 7 1
A204-038 PU 38X46X7/4 38 4 46 44 7 1
A204-040 40X48X7/4 40 4 48 46 7 1
A204-040 PU 40X48X7/4 40 4 48 46 7 1
A204-042 42X50X7/4 42 4 50 48 7 1
A204-042 PU 42X50X7/4 42 4 50 48 7 1
A204-044 44X52X7/4 44 4 52 50 7 1
A204-044 PU 44X52X7/4 44 4 52 50 7 1
A204-045 45X53X7/4 45 4 53 51 7 1
A204-045 PU 45X53X7/4 45 4 53 51 7 1
A204-048 48X56X7/4 48 4 56 54 7 1
A204-048 PU 48X56X7/4 48 4 56 54 7 1
A204-050 50X58X7/4 50 4 58 56 7 1
A204-050 PU 50X58X7/4 50 4 58 56 7 1
A204-050/1 50X62X10/5,5 50 5.5 62 59 10 1.5
A204-050/1 PU 50X62X10/5,5 50 5.5 62 59 10 1.5
A204-051 51X59X7/4 51 4 59 57 7 1
A204-051 PU 51X59X7/4 51 4 59 57 7 1
A204-052 52X60X7/4 52 4 60 58 7 1
A204-052 PU 52X60X7/4 52 4 60 58 7 1
A204-054 54X62X7/4 54 4 62 60 7 1
A204-054 54X62X7/4 54 4 62 60 7 1
A204-054 PU 54X62X7/4 54 4 62 60 7 1
A204-055 55X63X7/4 55 4 63 61 7 1
A204-055 PU 55X63X7/4 55 4 63 61 7 1
A204-056 56X64X7/4 56 4 64 62 7 1
A204-056 PU 56X64X7/4 56 4 64 62 7 1
A204-057 57X65X7/4 57 4 65 63 7 1
A204-057 PU 57X65X7/4 57 4 65 63 7 1
A204-060 60X68X7/4 60 4 68 66 7 1
A204-060 PU 60X68X7/4 60 4 68 66 7 1
A204-062 62X70X7/4 62 4 70 68 7 1
A204-062 PU 62X70X7/4 62 4 70 68 7 1
A204-063 63X71X7/4 63 4 71 69 7 1
A204-063 PU 63X71X7/4 63 4 71 69 7 1
A204-065 65X73X7/4 65 4 73 71 7 1
A204-065 PU 65X73X7/4 65 4 73 71 7 1
A204-068 68X76X7/4 68 4 76 74 7 1
A204-068 PU 68X76X7/4 68 4 76 74 7 1
A204-070 70X78X7/4 70 4 78 76 7 1
A204-070 PU 70X78X7/4 70 4 78 76 7 1
A204-075 75X83X7/4 75 4 83 81 7 1
A204-075 PU 75X83X7/4 75 4 83 81 7 1
A204-078 78X86X7/4 78 4 86 84 7 1
A204-078 PU 78X86X7/4 78 4 86 84 7 1

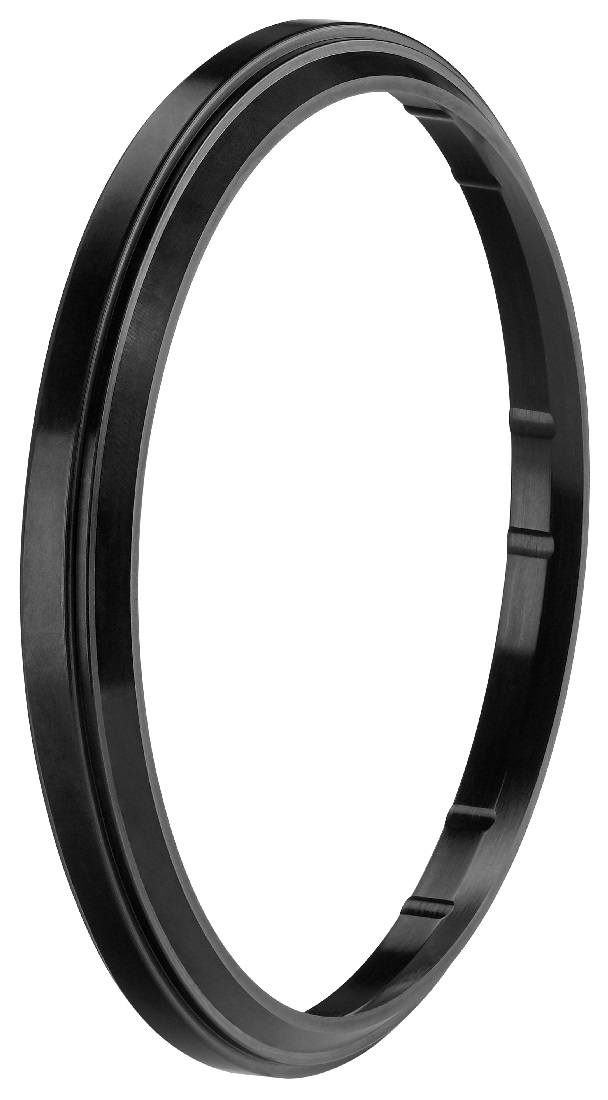

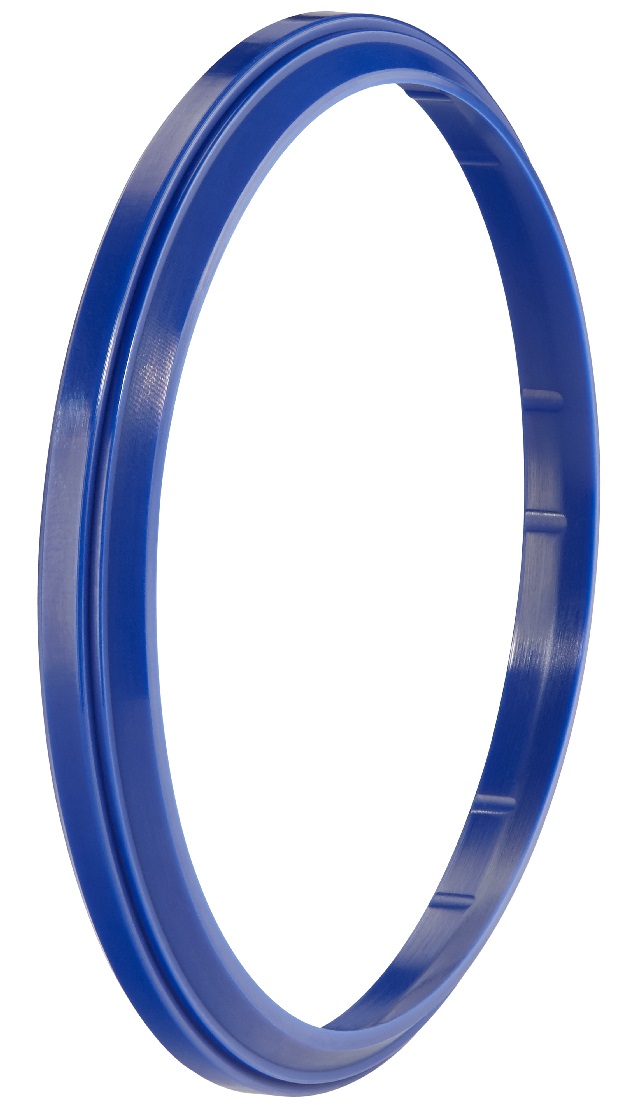

گردگیر گلویی A204 برای جلوگیری از ورود انواع ذرات منفی به سیستم در سیلندرهای هیدرولیک طراحی شده است.



داده های تکنیکی
مواد تشکیل دهنده استاندارد NBR PU
دمای عملیاتی -30/+105 درجه سانتیگراد -40/+100 درجه سانتیگراد
سرعت کشویی 1.00 متر بر ثانیه 1.00 متر بر ثانیه
مواد 90 NBR 92 PU
زبری سطح
  ra Rmax
سطح دینامیک ≤0.4 میکرومتر ≤3.2 میکرومتر
قطر کانال ≤1.6 میکرومتر ≤10.0 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16.0 میکرومتر
