  5. A154

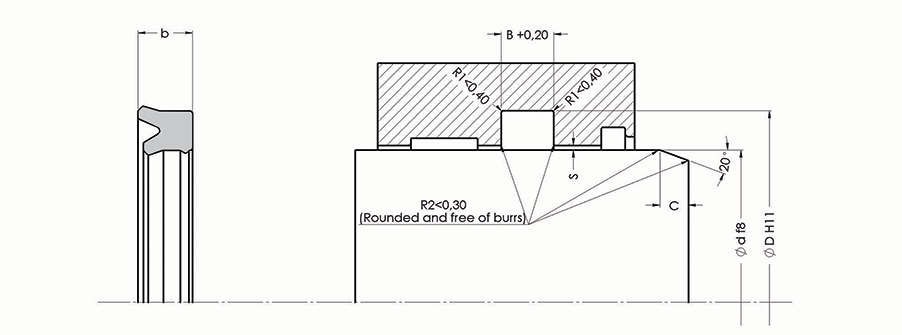

ALP NO DIMENSION Ød ØD b B C
A154-006 PU 6X14X5,8 6 14 5.8 6.8 4
A154-006/1 PU 6x9x3.5 6 9 3.5 4 2
A154-010 PU 10X18X5,8 10 18 5.8 6.8 4
A154-010/1 PU 10x22x7 10 22 7 8 5
A154-012 PU 12x20x6.5 12 20 6.5 7.5 4
A154-012/1 PU 12X22X7 12 22 7 8 4.5
A154-012/2 PU 12X24X8 12 24 8 9 5
A154-014 PU 14X22X5,8 14 22 5.8 6.8 4
A154-014/1 PU 14X24X7,2 14 24 7.2 8.2 5
A154-015 PU 15,4X25,5X7,4 15.4 25.5 7.4 8.4 4.5
A154-015/1 PU 15,87X22,22X6,35 15.87 22.22 6.35 7.35 4
A154-016 PU 16X24X5,8 16 24 5.8 6.8 4
A154-016/1 PU 16X22X4,5 16 22 4.5 5 4
A154-016/2 PU 16X24X6,3 16 24 6.3 7.3 4
A154-016/3 PU 16X26X7,3 16 26 7.3 8.3 4.5
A154-016/4 PU 16X24X5 16 24 5 6 4
A154-016/5 PU 16X24X5,3 16 24 5.3 6.3 4
A154-016/6 PU 16X24X6 16 24 6 7 4
A154-017 PU 17X23X4 17 23 4 4.5 4
A154-018 PU 18X26X6,3 18 26 6.3 7.3 4
A154-018/1 PU 18X26X6 18 26 6 7 4
A154-018/2 PU 18X24X5 18 24 5 6 4
A154-018/3 PU 18X26X5,8 18 26 5.8 6.8 4
A154-018/4 PU 18X28X7,3 18 28 7.3 8.3 4.5
A154-018/5 PU 18X25X5 18 25 5 6 4
A154-018/6 PU 18X26X5 18 26 5 6 4
A154-018/7 PU 18X26X5,5 18 26 5.5 6.5 4
A154-019 PU 19,05X25,4X6,35 19.05 25.4 6.35 7.35 4
A154-019/1 PU 19X26X3,5 19 26 3.5 3.8 4
A154-020 PU 20X30X6 20 30 6 7 4.5
A154-020/1 PU 20X28X6 20 28 6 7 4
A154-020/10 PU 20X30X7 20 30 7 8 4.5
A154-020/2 PU 20X30X10 20 30 10 11 4.5
A154-020/3 PU 20X26X5,5 20 26 5.5 6.5 4
A154-020/4 PU 20X30X8 20 30 8 9 4.5
A154-020/5 PU 20X28X5 20 28 5 6 4
A154-020/6 PU 20X26X5 20 26 5 6 4
A154-020/7 PU 20X30X7,3 20 30 7.3 8.3 4.5
A154-020/8 PU 20X28X5,3 20 28 5.3 6.3 4
A154-020/9 PU 20X28X8 20 28 8 9 4
A154-022 PU 22X32X6 22 32 6 7 4.5
A154-022/1 PU 22X30X8 22 30 8 9 4
A154-022/2 PU 22X32X8 22 32 8 9 4.5
A154-022/3 PU 22X32X7,3 22 32 7.3 8.3 4.5
A154-022/4 PU 22X30X5,8 22 30 5.8 6.8 4
A154-022/5 PU 22X30X6 22 30 6 7 4
A154-022/6 PU 22,4X30X5,7 22.4 30 5.7 6.7 4
A154-022/7 PU 22,4X30X5 22.4 30 5 6 4
A154-022/8 PU 22X30X7 22 30 7 8 4
A154-022/9 PU 22X30X5,5 22 30 5.5 6.5 4
A154-025 PU 25X35X6 25 35 6 7 4.5
A154-025/1 PU 25X33X6 25 33 6 7 4
A154-025/10 PU 25X33X7,3 25 33 7.3 8.3 4
A154-025/11 PU 25X35X10 25 35 10 11 4.5
A154-025/12 PU 25X33X5,8 25 33 5.8 6.5 4
A154-025/13 PU 25X33X10 25 33 10 11 4
A154-025/14 PU 25X35X7,3 25 35 7.3 8.3 4.5
A154-025/15 PU 25,4X31,75X6,35 25.4 31.75 6.35 7.35 4
A154-025/16 PU 25,4X31,49X4,75 25.4 31.49 4.75 5.25 4
A154-025/17 PU 25X40X10 25 40 10 11 5.5
A154-025/18 PU 25X35X5 25 35 5 6 4.5
A154-025/19 PU 25X33X5,3 25 33 5.3 6.3 4
A154-025/2 PU 25X35X7 25 35 7 8 4.5
A154-025/20 PU 25X31X8 25 31 8 9 4
A154-025/3 PU 25X33X6,5 25 33 6.5 7.5 4
A154-025/4 PU 25X33X5 25 33 5 6 4
A154-025/5 PU 25,4X31,8X8 25.4 31.8 8 9 4
A154-025/6 PU 25X33X8 25 33 8 9 4
A154-025/6 PU 25X33X8 25 33 8 9 4
A154-025/7 PU 25,4X38,1X6,35 25.4 38.1 6.35 7.35 5
A154-025/8 PU 25X33X5,5 25 33 5.5 6.5 4
A154-025/9 PU 25X35X8 25 35 8 9 4.5
A154-028 PU 28X36X6 28 36 6 7 4
A154-028/1 PU 28X38X6 28 38 6 7 4.5
A154-028/2 PU 28X38X10 28 38 10 11 4.5
A154-028/3 PU 28X36X5,8 28 36 5.8 6.8 4
A154-028/4 PU 28X38X8 28 38 8 9 4.5
A154-028/5 PU 28X38X7 28 38 7 8 4.5
A154-028/6 PU 28X38X7,3 28 38 7.3 8.3 4.5

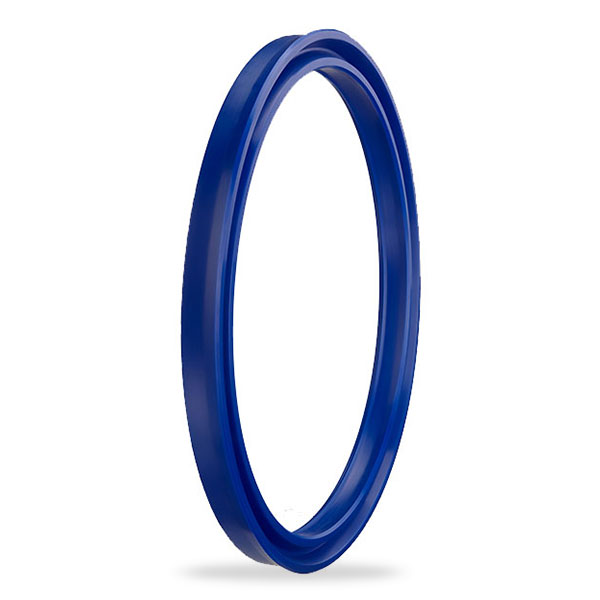

پکینگ A154 ، با لبه‌های آب‌بندی داخلی پایینی طراحی شده‌اند، فقط برای استفاده در کاربردهای گلو تولید می‌شوند.

به دلیل دومین لبه آب بندی دینامیکی ، ضخامت لایه روغن کمتری از خود به جای می گذارد و در عین حال از ورود ذرات منفی که ممکن است از خارج سیستم می آیند به داخل سیلندر جلوگیری کند.



داده های تکنیکی
فشار عملیاتی 400 بار
دمای عملیاتی -40/+100 درجه سانتیگراد
سرعت لغزش 0.5 متر بر ثانیه
مواد 92 PU
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.4 میکرومتر ≤3 میکرومتر
قطر کانال ≤1.6 میکرومتر ≤10 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16 میکرومتر
فضای بازده (حداکثر) PU
ضخامت دیوار فشار
150 250 400
≤5 0.30 0.20 0.15
> 5 0.35 0.25 0.20
