  4. کاچو و پکینگ پیستون هیدرولیک
  5. A172

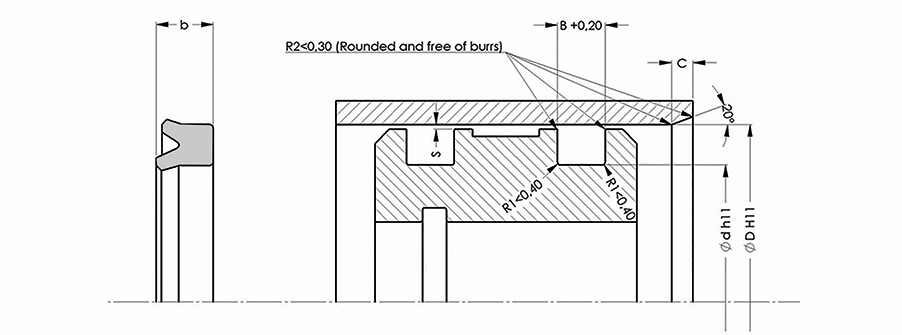

ALP NO DIMENSION Ød ØD b B C
A172-012 12X7X2,55 7 12 2.55 3.05 2.5
A172-016 16X10X4 10 16 4 4.5 3
A172-016/1 16X6X10 6 16 10 11 4.5
A172-016/2 16X6X7,5 6 16 7.5 8.5 4.5
A172-016/3 16X8X5,5 8 16 5.5 6.5 4
A172-016/4 16X6X8 6 16 8 9 4.5
A172-019 19,05X12,7X3,17 12.7 19.05 3.17 3.67 3
A172-020 20X14X5,5 14 20 5.5 6.5 3
A172-020/1 20X12X5,5 12 20 5.5 6.5 4
A172-022 22X13X7 13 22 7 8 4
A172-022/1 22,22X12,7X6,35 12.7 22.22 6.35 7.35 4
A172-025 25X17X5,5 17 25 5.5 6.5 4
A172-026 26,99X17,46X6,35 17.46 26.99 6.35 7.35 4
A172-028 28X16X9 16 28 9 10 5
A172-030 30X22X5 22 30 5 6 4
A172-031 31,75X19,05X6,35 19.05 31.75 6.35 7.35 5
A172-032 32X24X5,5 24 32 5.5 6.5 4
A172-034 34,92X22,22X6,35 22.22 34.92 6.35 7.35 5
A172-035 35X25X6,5 25 35 6.5 7.5 4.5
A172-036 36X28X7 28 36 7 8 4
A172-037 37X21X12 21 37 12 13 5.5
A172-038 38X28X7 28 38 7 8 4.5
A172-039 39X32X5 32 39 5 6 3
A172-039/1 39,69X26,99X6,35 26.99 39.69 6.35 7.35 5
A172-040/1 40X30X6 30 40 6 7 4.5
A172-040/2 40X30X7 30 40 7 8 4.5
A172-043 43X35X9 35 43 9 10 4
A172-045 45X38X6 38 45 6 7 3
A172-045/1 45X37X7 37 45 7 8 4
A172-045/2 45X35X6 35 45 6 7 4.5
A172-050 50X39X4,2 39 50 4.2 4.7 5
A172-050/2 50X42X10 42 50 10 11 4
A172-050/3 50X40X7 40 50 7 8 4.5
A172-050/4 50X40X5 40 50 5 6 4.5
A172-050/5 50,8X41,27X7,14 41.27 50.8 7.14 8.14 4
A172-050/6 50X40X6 40 50 6 7 4.5
A172-054 54X44X7,3 44 54 7.3 8.3 4.5
A172-055 55X45X7 45 55 7 8 4.5
A172-055/1 55X45X10 45 55 10 11 4.5
A172-055/3 55X45X6 45 55 6 7 4.5
A172-057 57,15X44,45X6,35 44.45 57.15 6.35 7.35 5
A172-170/1 180X160X14 160 180 14 15 6
A172-170/1 170X155X9,5 155 170 9.5 10.5 5.5
A172-180 180X160X9 160 180 9 10 6
A172-180/2 180X165X9 165 180 9 10 5.5
A172-180/3 180X160X12 160 180 12 13 6
A172-180/4 180X160X15 160 180 15 16 6
A172-200 200X175X16 175 200 16 17 7
A172-200/1 200X180X14 180 200 14 15 6
A172-200/2 200X180X12 180 200 12 13 6
A172-220 220X195X16 195 220 16 17 7
A172-250 250X230X14 230 250 14 15 6
A172-250/2 250X230X15 230 250 15 16 6
A172-250/3 250X230X12 230 250 12 13 6
A172-320 320X296X24 296 320 24 25 7

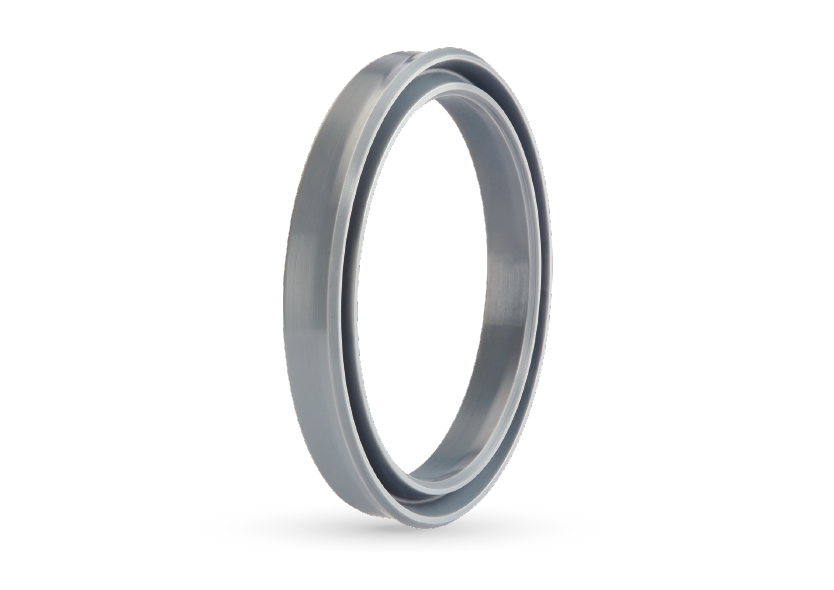

نوترینگ های A172 با لبه آب بندی بیرونی پایینی طراحی شده اند، فقط برای استفاده در کاربردهای پیستون تولید می شوند.

به دلیل مواد PU ویژه سری با استحکام بالا، می توان آن را در کاربردهای سنگین استفاده کرد.



داده های تکنیکی
فشار عملیاتی 400 بار
دمای عملیاتی -35/+110 درجه سانتی گراد
سرعت کشویی 0.5 متر بر ثانیه
مواد 95 PU
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.4 میکرومتر ≤3.0 میکرومتر
قطر کانال ≤1.6 میکرومتر ≤10.0 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16.0 میکرومتر
فضای بازده (حداکثر) PU
ضخامت دیوار فشار
150 250 400
≤5 0.30 0.20 0.15
> 5 0.35 0.25 0.20
