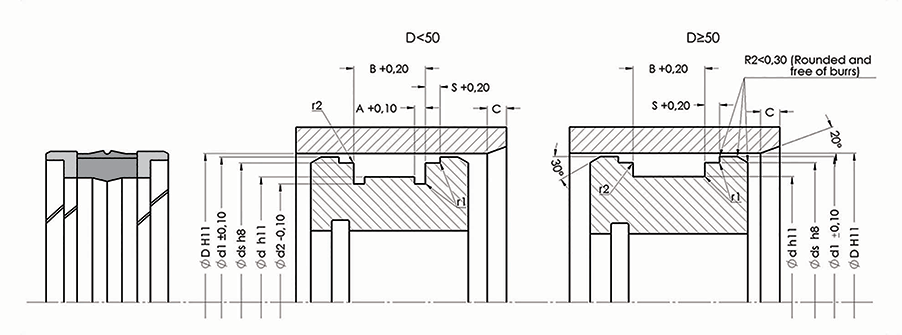

ALP NO DIMENSION Ød ØD B C r1 Ød1 Øds S r2 Ød2 A
A104 025-017 25X17X13,5 17 25 13.5 4 0.4 24.4 21 3.2 0.2 14 2.1
A104 030-021 30X21X13,5 21 30 13.5 4 0.4 29.4 27 2.1 0.2 21 2.2
A104 030-022 30X22X13,5 22 30 13.5 4 0.4 29.4 26 3.2 0.2 19 2.1
A104 032-024 32X24X15,5 24 32 15.5 4 0.4 31.4 28 3.2 0.2 21 3.1
A104 035-027 35X27X15,5 27 35 15.5 4 0.4 34.4 31 3.2 0.2 24 3.1
A104 040-032 40X32X15,5 32 40 15.5 4 0.4 39.4 36 3.2 0.2 29 3.1
A104 040-032/1 40X32X15,5X3,2 32 40 15.5 4 0.4 39.4 36 3.1 0.2 - -
A104 045-037 45X37X15,5 37 45 15.5 4 0.4 44.4 41 3.2 0.2 34 3.1
A104 050-038 50X38X20,5 38 50 20.5 4 0.4 49.4 46 4.2 0.2 - -
A104 055-043 55X43X20,5 43 55 20.5 4 0.4 54.4 51 4.2 0.2 - -
A104 060-048 60X48X20,5 48 60 20.5 4 0.4 59.4 56 4.2 0.2 - -
A104 063-051 63X51X20,5 51 63 20.5 4 62.4 59 4.2 0.2 - -
A104 065-053 65X53X20,5 53 65 20.5 4 0.4 64.4 61 4.2 0.2 - -
A104 070-058 70X58X20,5 58 70 20.5 4 0.4 69.4 66 4.2 0.2 - -
A104 075-063 75X63X20,5 63 75 20.5 4 0.4 74.4 71 4.2 0.2 - -
A104 080-065 80X65X20 65 80 20 5 0.4 79.4 76 5 0.2 - -
A104 080-066 80X66X22,5 66 80 22.5 4.5 0.4 79.4 76 5.2 0.2 - -
A104 085-071 85X71X22,5 71 85 22.5 4.5 0.4 84.4 81 5.2 0.2 - -
A104 090-076 90X76X22,5 76 90 22.5 4.5 0.4 89.4 86 5.2 0.2 - -
A104 100-086 100X86X22,5 86 100 22.5 4.5 0.4 99.4 96 5.2 0.2 - -
A104 110-096 110X96X22,5 96 110 22.5 4.5 0.4 109.4 106 5.2 0.2 - -
A104 115-101 115X101X22,5 101 115 22.5 4.5 0.4 114.4 111 5.2 0.2 - -
A104 120-106 120X106X22,5 106 120 22.5 4.5 0.4 119.4 116 5.2 0.2 - -
A104 125-103 125X103X26,5 103 125 26.5 6 0.4 124.4 121 7.2 0.2 - -
A104 125-108 125X108X26,5 108 125 26.5 5 0.4 124.4 121 7.2 0.2 - -
A104 140-123 140X123X26,5 123 140 26.5 5 0.4 139.4 136 7.2 0.2 - -
A104 150-133 150X133X26,5 133 150 26.5 5 0.4 149.4 146 7.2 0.2 - -
A104 160-140 160X140X25 140 160 25 6 0.4 159.4 156 6.3 0.2 - -
A104 160-143 160X143X26,5 143 160 26.5 5 0.4 159.4 156 7.2 0.2 - -
A104 180-163 180X163X26,5 163 180 26.5 5 0.4 179.4 176 7.2 0.2 - -
A104 200-180 200X180X31,5 180 200 31.5 6 0.4 199.4 196 9.2 0.2 - -
A104 220-200 220X200X31,5 200 220 31.5 6 0.4 219.4 216 9.2 0.2 - -
A104 250-225 250X225X31,5 225 250 31.5 6 0.4 249.4 246 6.6 0.2 - -
A104 250-230 250X230X31,5 230 250 31.5 6 0.4 249.4 246 9.2 0.2 - -

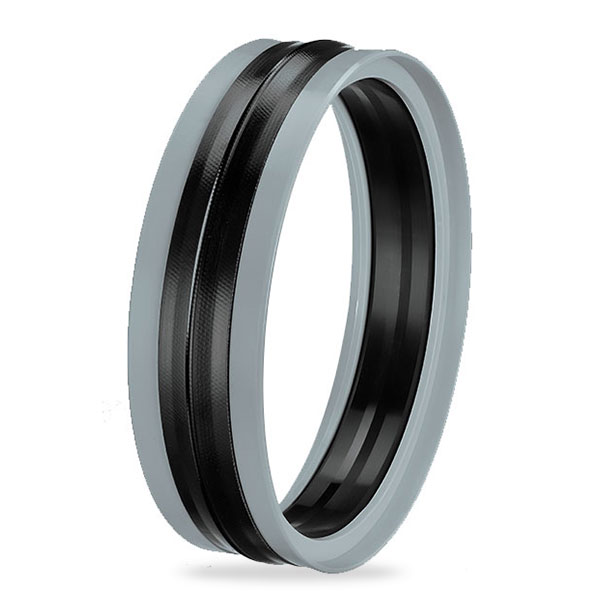

به دلیل پشتی پارچه ای با استحکام بالا، مجموعه های فشرده A104 یک ابزار آب بندی با مقاومت اصطکاک بالا هستند. این محصول که از 3 قسمت تشکیل شده است در زمان انتظار استاتیک طولانی مدت به سطح نمی چسبد.

مجموعه های فشرده A104 دارای ساختاری مناسب برای شرایط کاری سنگین هستند.



داده های تکنیکی
فشار عملیاتی 400 بار
دمای عملیاتی -30/+105 درجه سانتیگراد
سرعت لغزش 0.5 متر بر ثانیه
مواد 80 NBR / لباس NBR / POM
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.4 میکرومتر ≤3.2 میکرومتر
قطر کانال ≤1.6 میکرومتر ≤6.3 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16.0 میکرومتر
