  5. A157

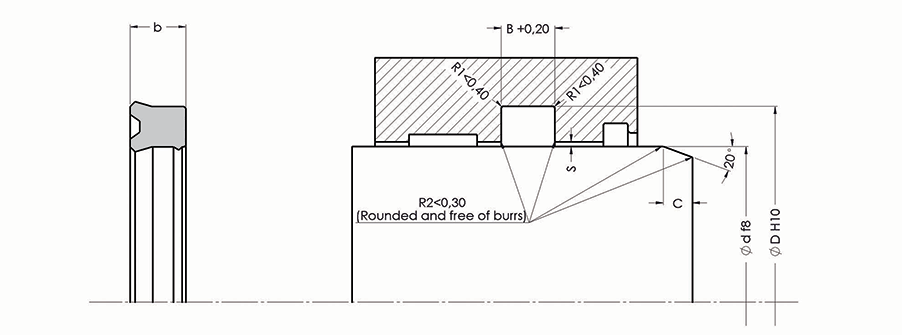

ALP NO DIMENSION Ød ØD b B C
A157-006 PU 6X10X4 6 10 4 4.5 3
A157-008 PU 8X16X5,8 8 16 5.8 6.3 4
A157-010 PU 10X16X5 10 16 5 6 3
A157-010/1 PU 10X15X3,7 10 15 3.7 4.2 3
A157-012 PU 12X20X5,8 12 20 5.8 6.3 4
A157-012/1 PU 12X19X5,7 12 19 5.7 6.2 3.5
A157-014 PU 14X20X5,7 14 20 5.7 6.2 3
A157-016 PU 16X22X5 16 22 5 6.0 3
A157-016/1 PU 16X20,9X3,5 16 20.9 3.5 4 3
A157-018 PU 18X26X5,8 18 26 5.8 6.3 4
A157-018/1 PU 18X25X5 18 25 5 0.6 3.5
A157-020 PU 20X28X5,8 20 28 5.8 6.3 4
A157-020/1 PU 20X27X5,8 20 27 5.8 6.8 3.5
A157-022 PU 22X28X4,5 22 28 4.5 5 3
A157-022/1 PU 22X30X7 22 30 7 8 4
A157-022/2 PU 22X30X5,8 22 30 5.8 6.3 4
A157-024 PU 24,5X30X4,5 24.5 30 4.5 5 3
A157-025 PU 25X33X5,8 25 33 5.8 6.3 4
A157-025/1 PU 25X36X5 25 36 5 6.0 4.5
A157-028 PU 28X36X6 28 36 6 7 4
A157-028/1 PU 28X36X6,3 28 36 6.3 7.3 4
A157-028/2 PU 28X36X8 28 36 8 9 4
A157-028/3 PU 28X34,2X5 28 34.2 5 6 3
A157-028/4 PU 28X38X5,3 28 38 5.3 6.3 4.5
A157-030 PU 30X38X5,8 30 38 5.8 6.3 4
A157-030/1 PU 30X38X8 30 38 8 9 4
A157-030/2 PU 30X40X10 30 40 10 11 4.5
A157-030/3 PU 30X40X8 30 40 8 9 4.5
A157-030/4 PU 30X38X7 30 38 7 8 4
A157-030/5 PU 30X40X6,5 30 40 6.5 7.5 4.5
A157-031 PU 31,75X38,1X6,35 31.75 38.1 6.35 7.35 3
A157-032 PU 32X40X8 32 40 8 9 4
A157-032/1 PU 32X40X5,5 32 40 5.5 6 4
A157-032/2 PU 32X42X7 32 42 7 8 4.5
A157-032/3 PU 32X42X8 32 42 8 9 4.5
A157-032/4 PU 32X40X6 32 40 6 7 4
A157-032/5 PU 32X47X10 32 47 10 11 5.5
A157-032/6 PU 32X40X6,5 32 40 6.5 7.5 4
A157-035 PU 35X43X5,8 35 43 5.8 6.3 4
A157-035/1 PU 35X43X8 35 43 8 9 4
A157-035/2 PU 35X45X5,8 35 45 5.8 6.3 4.5
A157-035/3 PU 35X45X10 35 45 10 11 4.5
A157-035/4 PU 35X45X7 35 45 7 8 4.5
A157-036 PU 36X44X5,8 36 44 5.8 6.3 4
A157-036/1 PU 36X44X8 36 44 8 9 4
A157-038 PU 38X50X8,5 38 50 8.5 9.5 5
A157-040 PU 40X48X5,8 40 48 5.8 6.3 4
A157-040/1 PU 40X48X8 40 48 8 9 4
A157-040/2 PU 40X50X7 40 50 7 8 4.5
A157-040/3 PU 40X50X10 40 50 10 11 4.5
A157-042 PU 42X50X6 42 50 6 7 4
A157-042/1 PU 42X52X8 42 52 8 9 4.5
A157-044 PU 44,45X53,97X7,92 44.45 53.97 7.92 8.92 4.5
A157-045 PU 45X53X5,8 45 53 5.8 6.3 4
A157-045/1 PU 45X53X8 45 53 8 9 4
A157-045/2 PU 45X55X7 45 55 7 8 4.5
A157-045/3 PU 45X55X5,8 45 55 5.8 6.3 4.5
A157-045/4 PU 45X52X12 45 52 12 13 3.5
A157-045/5 PU 45X55X10 45 55 10 11 4.5
A157-046 PU 46X54X8 46 54 8 9 4
A157-050 PU 50X58X8 50 58 8 9 4
A157-050/1 PU 50X58X9 50 58 9 10 4
A157-050/2 PU 50X60X10 50 60 10 11 4.5
A157-050/3 PU 50X60X7 50 60 7 8 4.5
A157-050/4 PU 50X70X13,5 50 70 13.5 14.5 6
A157-050/5 PU 50X60X9 50 60 9 10 4.5
A157-055 PU 55X65X8 55 65 8 9 4.5
A157-055/1 PU 55X63X8 55 63 8 9 4
A157-055/2 PU 55X65X10 55 65 10 11 4.5
A157-056 PU 56X64X8 56 64 8 9 4
A157-056/1 PU 56X66X6,8 56 66 6.8 7.8 4.5
A157-060 PU 60X68X8 60 68 8 9 4
A157-060/1 PU 60X70X11,5 60 70 11.5 12.5 4.5
A157-060/2 PU 60X72X9 60 72 9 10 5
A157-060/3 PU 60X70X10 60 70 10 11 4.5
A157-060/4 PU 60X68X6 60 68 6 7 4
A157-060/5 PU 60X70X7,5 60 70 7.5 8.5 4.5
A157-061/1 PU 61X69X6 61 69 6 7 4
A157-063 PU 63,5X73,02X9,52 63.5 73.02 9.52 10.52 4.5
A157-063/1 PU 63X71X8 63 71 8 9 4
A157-065 PU 65X73X8 65 73 8 9 4
A157-065/1 PU 65X77X9 65 77 9 10 5
A157-065/2 PU 65X75X12,5 65 75 12.5 13.5 4.5
A157-066 PU 66,7X76,2X9,52 66.7 76.2 9.52 10.52 4.5
A157-070 PU 70X78X8 70 78 8 9 4
A157-070/1 PU 70X82X9 70 82 9 10 5
A157-070/2 PU 70X85X12 70 85 12 13 5.5
A157-070/3 PU 70X85X11,5 70 85 11.5 12.5 5.5
A157-070/4 PU 70X80X6,5 70 80 6.5 7.5 4.5
A157-075 PU 75X85X8 75 85 8 9 4.5
A157-075/1 PU 75X83X8 75 83 8 9 4
A157-075/2 PU 75X83X6 75 83 6 7 4
A157-075/3 PU 75X85X10 75 85 10 11 4.5
A157-076/1 PU 76X84X6 76 84 6 7 4
A157-078 PU 78X86X13 78 86 13 14 4
A157-080 PU 80X88X8 80 88 8 9 4
A157-080/1 PU 80X90X10 80 90 10 11 4.5
A157-080/2 PU 80X90X12 80 90 12 11 4.5
A157-080/3 PU 80X92X9 80 92 9 10 5
A157-080/4 PU 80X88X10 80 88 10 11 4
A157-080/5 PU 80X88X12 80 88 12 13 4
A157-080/6 PU 80X96X9,5 80 96 9.5 10.5 5.5
A157-085 PU 85X93X8 85 93 8 9 4
A157-085/1 PU 85X95X12 85 95 12 13 4.5
A157-087 PU 87,5X97,3X8 87.5 97.3 8 9 4.5
A157-090 PU 90X98X8 90 98 8 9 4
A157-090/1 PU 90X102X9 90 102 9 10 5
A157-090/2 PU 90X105X11,5 90 105 11.5 12.5 5.5
A157-090/3 PU 90X100X10 90 100 10 11 4.5
A157-095 PU 95X103X8 95 103 8 9 4
A157-097 PU 97X105X12 97 105 12 13 4
A157-100 PU 100X120X15 100 120 15 16 6
A157-100/1 PU 100X108X11,5 100 108 11.5 12.5 4
A157-100/2 PU 100X115X12 100 115 12 13 5.5
A157-105 PU 105X115X8 105 115 8 9 4.5
A157-105/1 PU 105X113X8 105 113 8 9 4
A157-106 PU 106,5X116,3X8 106.5 116.3 8 9 4.5
A157-108 PU 108X116X8 108 116 8 9 4
A157-110 PU 110X125X11 110 125 11 12 5.5
A157-120 PU 120X128X11,5 120 128 11.5 12.5 4
A157-125 PU 125,5X135,3X8 125.5 135.3 8 9 4.5
A157-128 PU 128X136X11,5 128 136 11.5 12.5 4
A157-144 PU 144,5X154,3X8 144.5 154.3 8 9 4.5
A157-158 PU 158X168X12 158 168 12 13 4.5
A157-160 PU 160X170X8 160 170 8 9 4.5
A157-164 PU 164,5X174,3X8 164.5 174.3 8 9 4.5
A157-186 PU 186,5X196,3X8 186.5 196.3 8 9 4.5
A157-209 PU 209,5X219,3X8 209.5 219.3 8 9 4.5

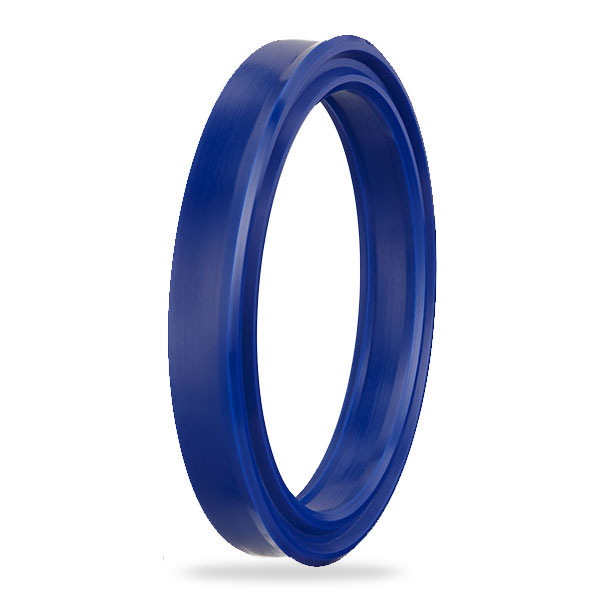

 نوترینگ های A157 فقط برای کاربردهای گلو تولید می شوند.

به دلیل در دسترس بودن اندازه گسترده، نوترینگ های گلوگاهی A157 که نسبت قیمت به عملکرد بسیار خوبی دارند، به صورت استاندارد از مواد PU تولید می شوند.



داده های تکنیکی
فشار عملیاتی 400 بار
دمای عملیاتی -40/+100 درجه سانتیگراد
سرعت لغزش 0.5 متر بر ثانیه
مواد 92 PU
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.4 میکرومتر ≤3.2 میکرومتر
قطر کانال ≤1.6 میکرومتر ≤10.0 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16.0 میکرومتر
فضای بازده (حداکثر) PU
ضخامت دیوار فشار
150 250 400
≤5 0.30 0.20 0.15
> 5 0.35 0.25 0.20
