ALP NO DIMENSION Ød ØD B ØD1 Ød2 K~
A251-018 18X24X14 18 24 14 18.5 23.5 0.5-3
A251-018/1 18X22X9,4 18 22 9.4 18.5 21.5 0.5-3
A251-020 20X24X9,4 20 24 9.4 20.5 23.5 0.5-3
A251-020/1 20X26X9,5 20 26 9.5 20.5 25.5 0.5-3
A251-020/2 20X26X3,8 20 26 3.8 20.5 25.5 0.5-3
A251-020/3 20X23X5,5 20 23 5.5 20.5 22.5 0.5-3
A251-021 21X25X9,5 21 25 9.5 21.5 24.5 0.5-3
A251-022 22X25X4 22 25 4 22.5 24.5 0.5-3
A251-022/1 22X26X10 22 26 10 22.5 25.5 0.5-3
A251-022/2 22X26X9,4 22 26 9.4 22.5 25.5 0.5-3
A251-024 24X28X7,4 24 28 7.4 24.5 27.5 0.5-3
A251-025 25X29X9,4 25 29 9.4 25.5 28.5 0.5-3
A251-025/1 25X29X6 25 9 6 25.5 28.5 0.5-3
A251-025/2 25X29X10 25 29 10 25.5 28.5 0.5-3
A251-025/3 25X31X9,4 25 31 9.4 25.5 30.5 0.5-3
A251-025/4 25X30X5,4 25 30 5.4 25.5 29.5 0.5-3
A251-025/5 25X29X7,4 25 29 7.4 25.5 28.5 0.5-3
A251-027 27X30X10 27 30 10 27.5 29.5 0.5-3
A251-028 28X32X9,5 28 32 9.5 28.5 31.5 0.5-3
A251-028/1 28X32X6 28 32 6 28.5 31.5 0.5-3
A251-028/2 28X32X10 28 32 10 28.5 31.5 0.5-3
A251-028/3 28X33X5,5 28 33 5.5 28.5 32.5 0.5-3
A251-028/4 28X32X8,5 28 32 8.5 28.5 31.5 0.5-3
A251-029 29X32X3,7 29 32 3.7 29.5 31.5 0.5-3
A251-030 30X35X15 30 35 15 30.5 34.5 0.5-3
A251-030/1 30X34X9,5 30 34 9.5 30.5 33.5 0.5-3
A251-030/2 30X35X9,5 30 35 9.5 30.5 34.5 0.5-3
A251-030/3 30X35X8 30 35 8 30.5 34.5 0.5-3
A251-030/4 30X35X5,4 30 35 5.4 30.5 34.5 0.5-3
A251-030/5 30X33X8,5 30 33 8.5 30.5 32.5 0.5-3
A251-031 31X35X9,5 31 35 9.5 31.5 34.5 0.5-3
A251-032 32X36X9,5 32 36 9.5 32.5 35.5 0.5-3
A251-032/1 32X37X5,6 32 37 5.6 32.5 36.5 0.5-3
A251-032/2 32X38X9,4 32 38 9.4 32.5 37.5 0.5-3
A251-034 34X40X9,5 34 40 9.5 34.5 39.5 0.5-3
A251-035 35X40X15 35 40 15 35.5 39.5 0.5-3
A251-035/1 35X39X9,5 35 39 9.5 35.5 38.5 0.5-3
A251-035/2 35X40X9,7 35 40 9.7 35.5 39.5 0.5-3
A251-035/3 35X40X9,5 35 40 9.5 35.5 39.5 0.5-3
A251-035/6 35X40X6,3 35 40 6.3 35.5 39.5 0.5-3
A251-035/7 35X39,7X15 35 39.7 15 35.5 39.2 0.5-3
A251-036 36X40X9,7 36 40 9.7 36.5 39.5 0.5-3
A251-036/1 36X40X6 36 40 6 36.5 39.5 0.5-3
A251-036/2 36X40X15 36 40 15 36.5 39.5 0.5-3
A251-036/3 36X41X9,5 36 41 9.5 36.5 40.5 0.5-3
A251-036/4 36X40X8 36 40 8 36.5 39.5 0.5-3
A251-036/5 36X40X10 36 40 10 36.5 39.5 0.5-3
A251-040 40X45X15 40 45 15 40.5 44.5 0.5-3
A251-040/1 40X44X9,7 40 44 9.7 40.5 43.5 0.5-3
A251-040/2 40X45X9,7 40 45 9.7 40.5 44.5 0.5-3
A251-040/3 40X45X20 40 45 20 40.5 44.5 0.5-3
A251-040/4 40X45X8 40 45 8 40.5 44.5 0.5-3
A251-040/5 40X46X9,6 40 46 9.6 40.5 45.5 0.5-3
A251-040/6 40X45X5,4 40 45 5.4 40.5 44.5 0.5-3
A251-041 41X45X10 41 45 10 41.5 44.5 0.5-3
A251-041/1 41,27X47,63X19,25 41.27 47.63 19.25 41.77 47.13 0.5-3
A251-042 42X46X9,6 42 46 9.6 42.5 45.5 0.5-3
A251-044 44X50X9,5 44 50 9.5 44.5 49.5 0.5-3
A251-044/1 44X50X4 44 50 4 44.5 49.5 0.5-3
A251-044/2 44X50X5 44 50 5 44.5 49.5 0.5-3
A251-044/4 44,45X50,8X19,05 44.45 50.8 19.05 44.95 50.3 0.5-3
A251-045 45X50X15 45 50 15 45.5 49.5 0.5-3
A251-045/1 45X50X9,5 45 50 9.5 45.5 49.5 0.5-3
A251-045/2 45X50X5,6 45 50 5.6 45.5 49.5 0.5-3
A251-045/3 45X51X8 45 51 8 45.5 50.5 0.5-3
A251-045/4 45X51X12,5 45 51 12.5 45.5 50.5 0.5-3
A251-045/5 45X51X20 45 51 20 45.5 50.5 0.5-3
A251-045/6 45X51X9,7 45 51 9.7 45.5 50.5 0.5-3
A251-045/7 45X50X9,7 45 50 9.7 45.5 49.5 0.5-3
A251-045/8 45X49,7X15 45 49.7 15 45.5 49.2 0.5-3
A251-045/9 45X51X16 45 51 16 45.5 50.5 0.5-3
A251-046 46X50X15 46 50 15 46.5 49.5 0.5-3
A251-048 48X54X9,6 48 54 9.6 48.5 53.5 0.5-3
A251-048/1 48X54X9,4 48 54 9.4 48.5 53.5 0.5-3
A251-048/2 48X53X9,4 48 53 9.4 48.5 52.5 0.5-3
A251-049 49X55X12,5 49 55 12.5 49.5 54.5 0.5-3
A251-049/1 49X55X15,8 49 55 15.8 49.5 54.5 0.5-3
A251-049/2 49X55X12,8 49 55 12.8 49.5 54.5 0.5-3
A251-050 50X55X15 50 55 15 50.5 54.5 0.5-3
A251-050/1 50X56X9,7 50 56 9.7 50.5 55.5 0.5-3
A251-050/2 50X55X9,7 50 55 9.7 50.5 54.5 0.5-3
A251-050/3 50X55X8 50 55 8 50.5 54.5 0.5-3
A251-050/4 50X55X20 50 55 20 50.5 54.5 0.5-3
A251-050/5 50X56X8 50 56 8 50.5 55.5 0.5-3
A251-050/6 50X56X20 50 56 20 50.5 55.5 0.5-3
A251-050/7 50X55X5,6 50 55 5.6 50.5 54.5 0.5-3
A251-050/9 50X55X5,4 50 55 5.4 50.5 54.5 0.5-3
A251-051 51X55X10 51 55 10 51.5 54.5 0.5-3
A251-052 52X57X9,7 52 57 9.7 52.5 56.5 0.5-3
A251-054 54X60X4 54 60 4 54.5 59.5 0.5-3
A251-055 55X60X15 55 60 15 55.5 59.5 0.5-3
A251-055/1 55X60X9,5 55 60 9.5 55.5 59.5 0.5-3
A251-055/10 55X61X12,7 55 61 12.7 55.5 60.5 0.5-3
A251-055/2 55X60X8 55 60 8 55.5 59.5 0.5-3
A251-055/3 55X60X20 55 60 20 55.5 59.5 0.5-3
A251-055/4 55X61X9,5 55 61 9.5 55.5 60.5 0.5-3
A251-055/5 55X60X9,7 55 60 9.7 55.5 59.5 0.5-3
A251-055/6 55X60X5,6 55 60 5.6 55.5 59.5 0.5-3
A251-055/7 55X59,7X15 55 59.7 15 55.5 59.2 0.5-3
A251-055/9 55X60X7,1 55 60 7.1 55.5 59.5 0.5-3
A251-056 56X62X12,5 56 62 12.5 56.5 61.5 0.5-3
A251-056/1 56X60X10 56 60 10 56.5 59.5 0.5-3
A251-056/2 56X62X20 56 62 20 56.5 61.5 0.5-3
A251-056/3 56X62X8 56 62 8 56.5 61.5 0.5-3
A251-056/4 56X62X9,7 56 62 9.7 56.5 61.5 0.5-3
A251-057 57X63X12,5 57 63 12.5 57.5 62.5 0.5-3

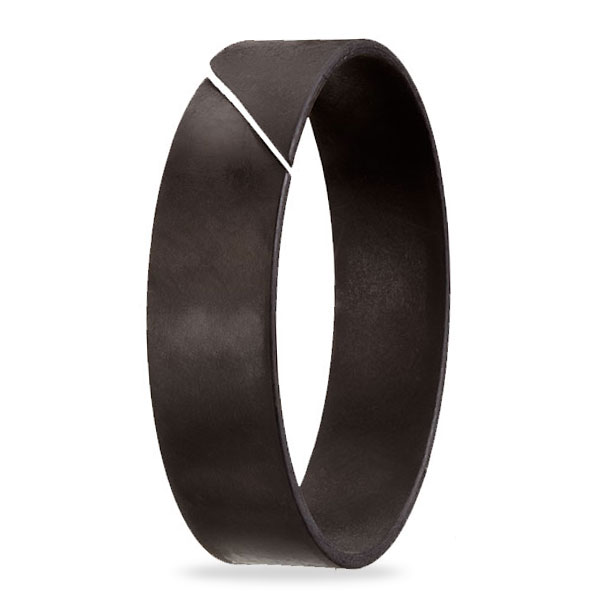

گاید ها ابزارهای بستری هستند که از مواد پلی استال (POM) تقویت شده با الیاف شیشه در کاربردهای پیستونی و گلوگاهی در سیلندرهای هیدرولیک تولید می شوند.

با برش 45 درجه به عنوان استاندارد و تنظیم محدوده "K" مناسب به کاربران ارائه می شود.

المان های بلبرینگ گلوگاه پیستون A251 ما ظرفیت بار محوری 40 نیوتن بر میلی متر مربع دارند.



داده های تکنیکی
دمای عملیاتی -40/+110 درجه سانتیگراد
سرعت کشویی 1.00 متر بر ثانیه
مواد POM + الیاف شیشه
نوع سیال روغن های معدنی

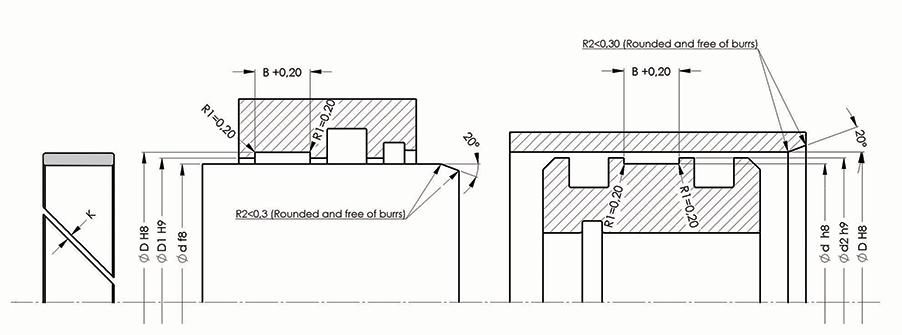

زبری سطح
  ra Rmax
سطح دینامیک ≤0.4 میکرومتر ≤3.2 میکرومتر
قطر کانال ≤2.5 میکرومتر ≤6.3 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16.0 میکرومتر
