  5. A152

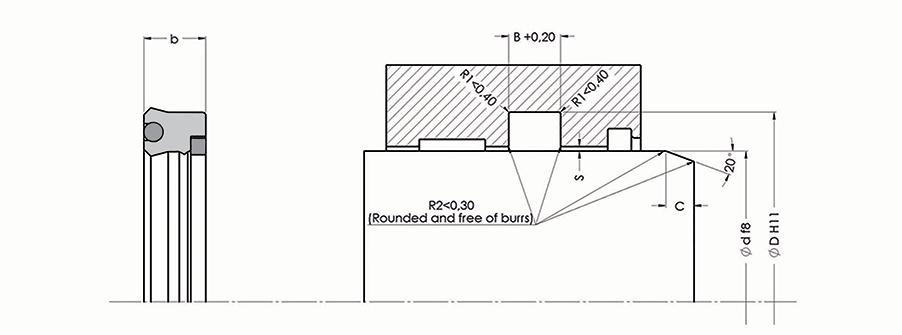

ALP NO DIMENSION Ød ØD b B C
A152-020 PU 20X28X5.3 20 28 5.3 6.3 3
A152-022 PU 22X30X7 22 30 7 8 3
A152-022/1 PU 22X30X5.3 22 30 5.3 6.3 3
A152-025 PU 25X33X5.3 25 33 5.3 6.3 3
A152-028 PU 28X38X7 28 38 7 8 4
A152-031 PU 31,75X38,1X6,35 31.75 38.1 6.35 7.35 3
A152-032 PU 32X42X7 32 42 7 8 4
A152-035 PU 35X50X9,5 35 50 9.5 10.5 5
A152-036 PU A152-036 PU 36 46 7 8 4
A152-037 PU 37X47X8 37 47 8 9 4
A152-038 PU 38,1X47,625X6,35 38.1 47.625 6.35 7.35 4
A152-040 PU 40X55X9,5 40 55 9.5 10.5 5
A152-040/1 PU 40X50X7,3 40 50 7.3 8.3 4
A152-040/2 PU 40X55X11,4 40 55 11.4 12.4 5
A152-040/3 PU 40X50X10 40 50 10 11 4
A152-042 PU 42X51X10 42 51 10 11 4
A152-044 PU 44,45X57,15X9,52 44.45 57.15 9.52 10.52 4.5
A152-044/1 PU 44,45X60,32X9,52 44.45 60.32 9.52 10.52 5.5
A152-045/2 PU 45X55X10 45 55 10 11 4
A152-045/3 PU 45X57X12 45 57 12 13 4.5
A152-046 PU 46X56X10 46 56 10 11 4
A152-050 PU 50X65X11,4 50 65 11.4 12.4 5
A152-050/1 PU 50,8X60,32X9,52 50.8 60.32 9.52 10.52 4
A152-050/2 PU 50,8X63,5X9,525 50.8 63.5 9.525 10.525 4.5
A152-050/3 PU 50X70X10 50 70 10 11 6
A152-050/4 PU 50X60X7,3 50 60 7.3 8.3 4
A152-052 PU 52X62X10 52 62 10 11 4
A152-055 PU 55X70X11,4 55 70 11.4 12.4 5
A152-055/1 PU 55X68X13 55 68 13 14 4.5
A152-055/2 PU 55X65X12 55 65 12 13 4
A152-055/3 PU 55X68X12 55 68 12 13 4.5
A152-056 PU 56X71X11,5 56 71 11.5 12.5 5
A152-057 PU 57,15X69,85X9,52 57.15 69.85 9.52 10.52 4.5
A152-060 PU 60X75X11,4 60 75 11.4 12.4 5
A152-060 PU 60X75X11,4 60 75 11.4 12.4 5
A152-060/1 PU 60X73X13 60 73 13 14 4.5
A152-060/2 PU 60X75X7,5 60 75 7.5 8.5 5
A152-063 PU 63,5X76,2X9,52 63.5 76.2 9.52 10.52 4.5
A152-063/1 PU 63X78X11,5 63 78 11.5 12.5 5
A152-063/2 PU 63X75X8,7 63 75 8.7 9.7 4.5
A152-065 PU 65X78X10 65 78 10 11 4.5
A152-065/1 PU 65X80X9 65 80 9 10 5
A152-065/2 PU 65X80X11,5 65 80 11,5 12,5 5
A152-068 PU 68X78X12 68 78 12 13 4
A152-070 PU 70X85X11,4 70 85 11.4 12,4 5
A152-070/1 PU 70X83X10 70 83 10 11 4.5
A152-070/2 PU 70X85X9 70 85 9 10 5
A152-070/3 PU 70X80X12 70 80 12 13 4
A152-070/4 PU 70X88X10 70 88 10 11 5.5
A152-070/5 PU 70X85X12 70 85 12 13 5
A152-070/6 PU 70X82X12 70 82 12 13 4.5
A152-075 PU 75X88X10 75 88 10 11 4.5
A152-075/1 PU 75X90X9 75 90 9 10 5
A152-075/2 PU 75X90X10 75 90 10 11 5
A152-075/3 PU 75X90X12 75 90 12 13 5
A152-075/4 PU 75X95X12 75 95 12 13 6
A152-075/5 PU 75X90X11,5 75 90 11.5 12.5 5
A152-076 PU 76,2X92,7X12,7 76.2 92.7 12.7 13.7 5.5
A152-076/2 PU 76,2X88,9X9,52 76.2 88.9 9.52 10.52 4.5
A152-080 PU 80X95X11,4 80 95 11.4 12.4 5
A152-080/1 PU 80X93X10 80 93 10 11 4.5
A152-080/2 PU 80X95X9 80 95 9 10 5
A152-080/3 PU 80X95X12 80 95 12 13 5
A152-080/4 PU 80X95X14,5 80 95 14.5 15.5 5
A152-082 PU 82,55X95,25X9,52 82.55 95.25 9.52 10.52 4.5
A152-085 PU 85X100X10 85 100 10 11 5
A152-085/1 PU 85X105X15 85 105 15 16 6
A152-085/2 PU 85X100X12 85 100 12 13 5
A152-085/3 PU 85X100X11,5 85 100 11.5 12.5 5
A152-088 PU 88,9X101,6X9,52 88.9 101.6 9.52 10.52 4.5
A152-090 PU 90X105X11,4 90 105 11.4 12.4 5
A152-090/1 PU 90X105X10 90 105 10 11 5
A152-090/2 PU 90X110X17 90 110 17 18 6
A152-090/3 PU 90X110X14,5 90 110 14.5 15.5 6
A152-095 PU 95X110X10 95 110 10 11 5
A152-095/1 PU 95X115X15 95 115 15 16 6
A152-095/2 PU 95X115X13,5 95 115 13.5 14.5 6
A152-095/3 PU 95X110X12 95 110 12 13 5
A152-095/4 PU 95X110X11,5 95 110 11.5 12.5 5
A152-100 PU 100X120X14,5 100 120 14.5 15.5 6
A152-100/1 PU 100X115X10 100 115 10 11 5
A152-100/2 PU 100X120X13,5 100 120 13.5 14.5 6
A152-100/3 PU 100X115X11,5 100 115 11.5 12.5 5
A152-101 PU 101,6X114,3X14,28 101.6 114.3 14.28 15.28 4.5
A152-101/1 PU 101,6X117,47X14,27 101.6 117.47 14.27 15.27 5.5
A152-105 PU 105X120X12 105 120 12 13 5
A152-110 PU 110X130X12 110 130 12 13 6
A152-110/1 PU 110X125X12 110 125 12 13 5
A152-110/2 PU A152-110/2 PU 110 130 14.5 15.5 6
A152-110/3 PU 110X130X15,5 110 130 15.5 16.5 6
A152-110/4 PU 110X130X10 110 130 10 11 6
A152-110/5 PU 110X130X13 110 130 13 14 6
A152-110/6 PU 110X125X13 110 125 13 14 5
A152-115 PU 115X135X14,5 115 135 14.5 15.5 6
A152-115/1 PU 115X135X16 115 135 16 17 6
A152-119 PU 119X139X15 119 139 15 16 6
A152-120 PU 120X140X12 120 140 12 13 6
A152-120/1 PU 120X140X14,5 120 140 14.5 15.5 6
A152-125 PU 125X145X14,5 125 145 14.5 15.5 6
A152-127 PU 127X146,05X15,87 127 146.05 15.87 16.87 6
A152-130 PU 130X150X14,5 130 150 14.5 15.5 6
A152-135 PU 135X155X15 135 155 15 16 6
A152-139 PU 139,7X152,4X14,28 139.7 152.4 14.28 15.28 4.5
A152-140 PU 140X160X14,5 140 160 14.5 15.5 6
A152-145 PU 145X165X15 145 165 15 16 6
A152-150 PU 150X160X14,5 150 160 14.5 15.5 4
A152-150/1 PU 150X170X14,5 150 170 14.5 15.5 6
A152-152 PU 152,4X171,45X15,87 152.4 171.45 15.87 16.87 6
A152-160 PU 160X180X14,5 160 180 14.5 15.5 6
A152-160/1 PU 160X180X16 160 180 16 17 6
A152-160/2 PU 160X185X19 160 185 19 20 7
A152-170 PU 170X195X19,5 170 195 19.5 20.5 7
A152-180 PU 180X205X15 180 205 15 16 7
A152-180/1 PU 180X205X19 180 205 19 20 7
A152-200 PU 200X225X19 200 225 19 20 7

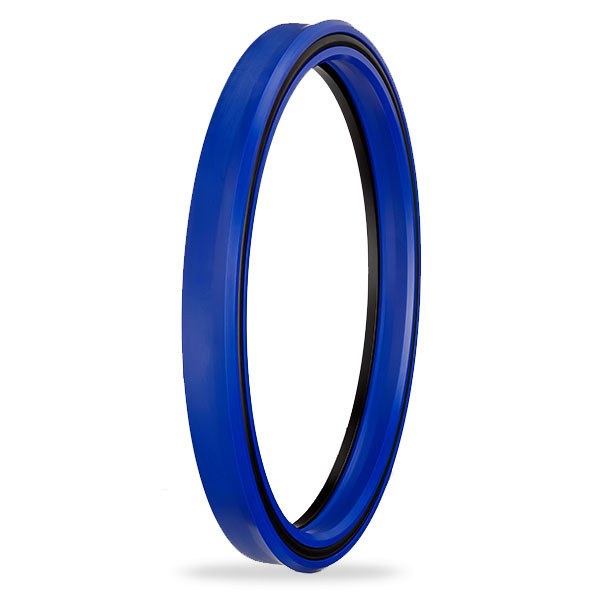

به دلیل لبه آب بندی دوطرفه و حلقه پشتیبانی POM، آب بندی کاملی را در کاربردهای سنگین فراهم می کند.

O-ring NBR استفاده شده حداکثر آب بندی را حتی در فشارهای بسیار کم تضمین می کند.



داده های تکنیکی
فشار عملیاتی 600 بار
دمای عملیاتی -40 / + 100 درجه سانتیگراد
سرعت لغزش 0.5 متر بر ثانیه
مواد 92 PU / POM / 70 NBR
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.4 میکرومتر ≤3.2 میکرومتر
قطر کانال ≤1.6 میکرومتر ≤10.0 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16.0 میکرومتر
فضای بازده (حداکثر) PU
  فشار
150 250 400 600
حداکثر S (mm) 1.0 0.8 0.6 0.4
