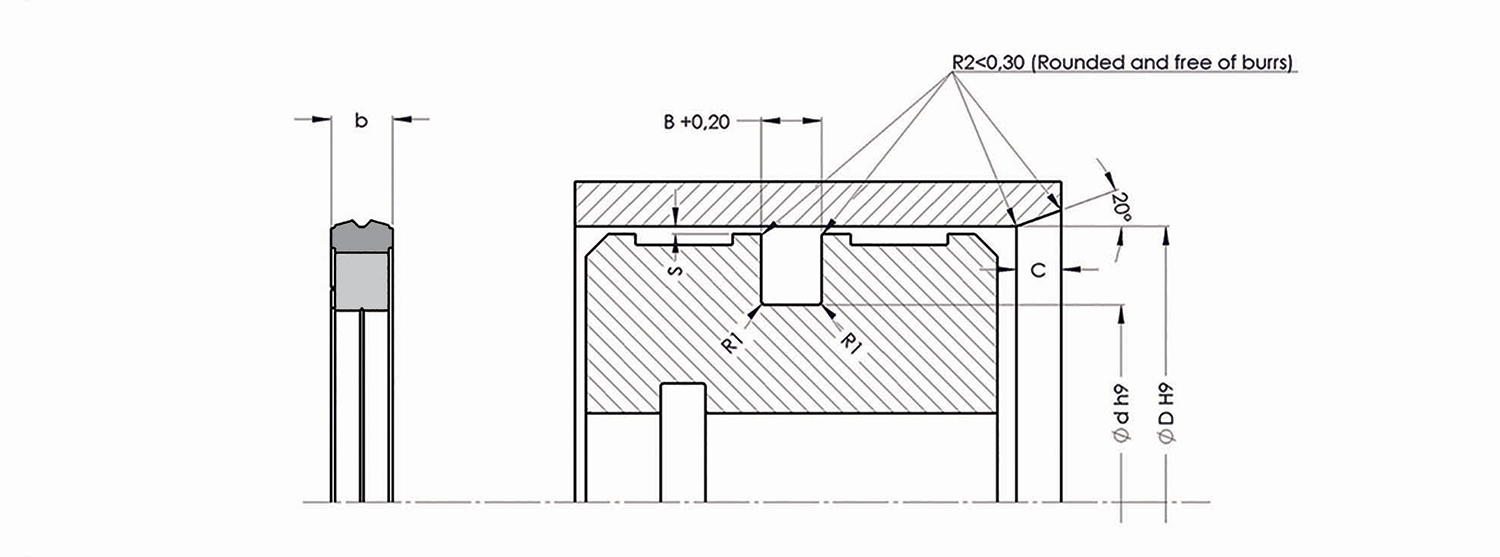

ALP NO DIMENSION Ød ØD b B C R1
A110 020-012,5 20X12,5X3,2 12.5 20 3 3.2 2 0.2
A110 020-014 20X14X4,2 14 20 4 4.2 2.5 0.3
A110 025-017,5 25X17,5X3,2 17.5 25 3 3.2 2 0.2
A110 030-022,5 30X22,5X3,2 22.5 30 3 3.2 2 0.2
A110 032-021 32X21X4,2 21 32 4 4.2 2.5 0.3
A110 032-024,5 32X24,5X3,2 24.5 32 3 3.2 2 0.2
A110 040-027 40X27X6,3 27 40 6 6.3 3 0.3
A110 040-029 40X29X4,2 29 40 4 4.2 2.5 0.3
A110 040-032,5 40X32,5X3,20 32.5 40 3 3.2 2 0.2
A110 045-032 45X32X6,3 32 45 6 6.3 3 0.3
A110 045-034 45X34X4,2 34 45 4 4.2 2.5 0.3
A110 050,8-041,40 50,80X41,40X7,14 41.4 50.8 6.85 7.14 4 0.3
A110 050-034,5 50X34,5X6,3 34.5 50 6 6.3 3 0.3
A110 050-037 50X37X6,3 37 50 6 6.3 3 0.3
A110 050-037 50X37X6,3 37 50 6 6.3 3 0.3
A110 050-039 50X39X4,2 39 50 4 4.2 2.5 0.3
A110 055-039,5 55X39,5X6,3 39.5 55 6 6.3 3 0.3
A110 060-044,5 60X44,5X6,3 44.5 60 6 6.3 3 0.3
A110 060-049 60X49X4,2 49 60 4 4.2 2.5 0.3
A110 063-047,5 63X47,5X6,3 47.5 63 6 6.3 3 0.3
A110 063-050 63X50X6,3 50 63 6 6.3 3 0.3
A110 063-052 63X52X4,2 52 63 4 4.2 2.5 0.3
A110 065-049,5 65X49,5X6,3 49.5 65 6 6.3 3 0.3
A110 065-052 65X52X6,3 52 65 6 6.3 3 0.3
A110 065-054 65X54X6,3 54 65 6 6.3 4 0.3
A110 070-054,5 70X54,5X6,3 54.5 70 6 6.3 4 0.3
A110 070-057 70X57X6,3 57 70 6 6.3 4 0.3
A110 070-059 70X59X4,2 59 70 4 4.2 3 0.3
A110 075-059,5 75X59,5X6,3 59.5 75 6 6.3 4 0.3
A110 075-062 75X62X6,3 62 75 6 6.3 4 0.3
A110 080-059 80X59X8,1 59 80 7.75 8.1 5 0.4
A110 080-059/1 80X59X10,5 59 80 10 10.5 7 0.4
A110 080-064,5 80X64,5X6,3 64.5 80 6 6.3 4 0.3
A110 080-066,5 80X66,5X6,3 66.5 80 6 6.3 4 0.3
A110 080-069 80X69X4,2 69 80 4 4.2 3 0.3
A110 085-069,5 85X69,5X6,3 69.5 85 6 6.3 4 0.3
A110 085-071,5 85X71,5X6,3 71.5 85 6 6.3 4 0.3
A110 090-069 90X69X8,1 69 90 7.75 8.1 5 0.4
A110 090-069/1 90X69X10,5 69 90 10 10.5 7 0.4
A110 090-074,5 90X74,5X6,3 74.5 90 6 6.3 4 0.3
A110 095-079,5 95X79,5X6,3 79.5 95 6 6.3 4 0.3
A110 100-079 100X79X8,1 79 100 7.75 8.1 5 0.4
A110 100-084,5 100X84,5X6,3 84.5 100 6 6.3 4 0.3
A110 100-086,5 100X86,5X6,3 86.5 100 6 6.3 4 0.3
A110 100-089,5 100X89,5X6,3 89.5 100 6 6.3 4 0.3
A110 110-089 110X89X8,1 89 110 7.75 8.1 5 0.4
A110 110-089/1 110X89X10,5 89 110 10 10.5 7 0.4
A110 110-094,5 110X94,5X6,3 94.5 110 6 6.3 4 0.3
A110 115-094 115X94X8,1 94 115 7.75 8.1 5 0.4
A110 120-099 120X99X8,1 99 120 7.75 8.1 5 0.4
A110 120-099/1 120X99X10,5 99 120 10 10.5 7 0.4
A110 120-104,5 120X104,5X6,3 104.5 120 6 6.3 4 0.3
A110 125-104 125X104X10,5 104 125 10 10.5 7 0.4
A110 125-104/1 125X104X8,1 104 125 7.75 8.1 5 0.4
A110 125-109,5 125X109,5X6,3 109.5 125 6 6.3 4 0.3
A110 130-109 130X109X8,1 109 130 7.75 8.1 5 0.4
A110 140-119 140X119X8,1 119 140 7.75 8.1 5 0.4
A110 140-119/1 140X119X10,5 119 140 10 10.5 7 0.4
A110 150-129 150X129X8,1 129 150 7.75 8.1 5 0.4
A110 150-129/1 150X129X10,5 129 150 10 10.5 7 0.4
A110 160-139 160X139X8,1 139 160 7.75 8.1 5 0.4
A110 180-159 180X159X8,1 159 180 7.75 8.1 5 0.4
A110 200-175 200X175X12,5 175 200 12 12.5 9 0.4
A110 200-179 200X179X8,1 179 200 7.75 8.1 5 0.4

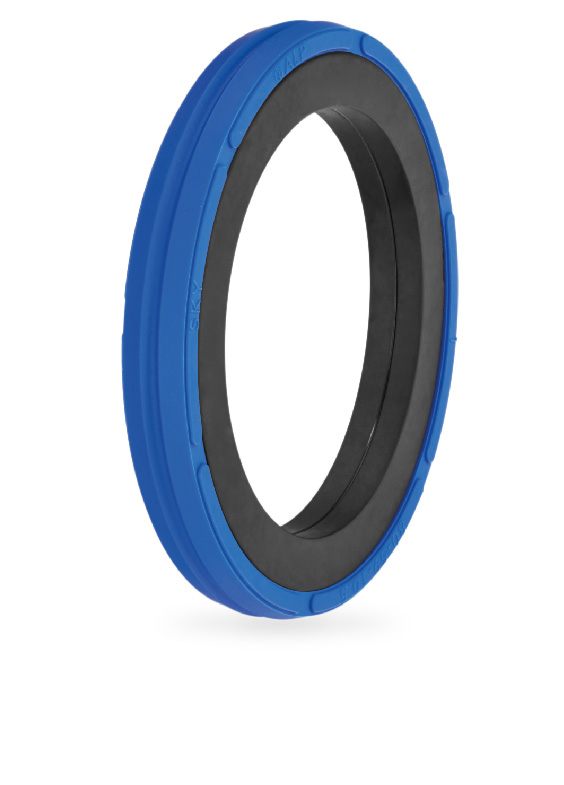

ابزار آب بندی سری A110 از یک حلقه PU و یک حلقه NBR تشکیل شده است.

به عنوان یک ابزار آب بندی دو طرفه استفاده می شود. این یک دوطرفه پیستونی به دلیل قیمت و مزیت عملکرد آن در اولویت می باشد.

داده های تکنیکی
فشار عملیاتی 400 بار
دمای عملیاتی -30/+100 درجه سانتیگراد
سرعت لغزش 0.5 متر بر ثانیه
مواد 80 NBR / 98 PU
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.4 میکرومتر ≤3.0 میکرومتر
قطر کانال ≤1.6 میکرومتر ≤6.3 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16.0 میکرومتر

فضای بازده (حداکثر ثانیه)
  فشار
عرض شکاف (B) 150 250 400
3.20 0.30 0.20 -
4.20 0.40 0.30 -
6.30 0.50 0.40 0.25
8.10 0.60 0.50 0.35
