  5. A151

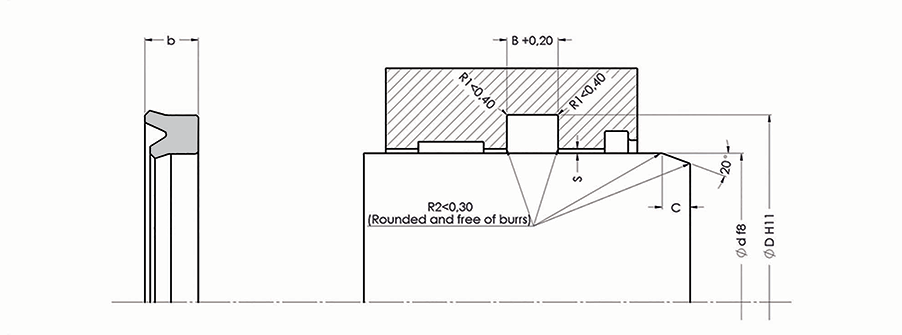

ALP NO DIMENSION Ød ØD b B C
A151-002 2X5.5X2.6 2 5.5 2.6 3.1 2
A151-002 PU 2X5.5X2.6 2 5.5 2.6 3.1 2
A151-004 4X12X6 4 12 6 7 4
A151-004 PU 4X12X6 4 12 6 7 4
A151-004/1 4X12X4,5 4 12 4.5 5 4
A151-004/1 PU 4X12X4,5 4 12 4.5 5 4
A151-004/2 4X8X3 4 8 3 3.5 2
A151-004/2 PU 4X8X3 4 8 3 3.5 2
A151-005 5X10X4 5 10 4 4.5 2
A151-005 PU 5X10X4 5 10 4 4.5 2
A151-006 6,35X12,7X3,96 6.35 12.7 3.96 4.46 3
A151-006 PU 6,35X12,7X3,96 6.35 12.7 3.96 4.46 3
A151-006/1 6X12X4 6 12 4 4.5 3
A151-006/1 PU 6X12X4 6 12 4 4.5 3
A151-008 8X13,2X3,1 8 13.2 3.1 3.6 2
A151-008 8X13,2X3,1 8 13.2 3.1 3.6 2
A151-008 PU 8X13,2X3,1 8 13.2 3.1 3.6 2
A151-008/1 8X16X5,5 8 16 5.5 6.5 4
A151-008/1 PU 8X16X5,5 8 16 5.5 6.5 4
A151-008/2 8X14X4,5 8 14 4.5 5 3
A151-008/2 PU 8X14X4,5 8 14 4.5 5 3
A151-008/3 8X14X4 8 14 4 4.5 3
A151-008/3 PU 8X14X4 8 14 4 4.5 3
A151-009 9,52X16,5X3,96 9.52 16.5 3.96 4.46 3.5
A151-009 PU 9,52X16,5X3,96 9.52 16.5 3.96 4.46 3.5
A151-009/1 9X15X9 9 15 9 10 3
A151-010 10X14X4 10 14 4 4.5 2
A151-010 PU 10X14X4 10 14 4 4.5 2
A151-010/1 10X18X5,5 10 18 5.5 6.5 4
A151-010/1 PU 10X18X5,5 10 18 5.5 6.5 4
A151-010/2 10X13,6X2,3 10 13.6 2.3 2.8 2
A151-010/2 PU 10X13,6X2,3 10 13.6 2.3 2.8 2
A151-010/3 10X14X2 10 14 2 2.5 2
A151-010/3 PU 10X14X2 10 14 2 2.5 2
A151-010/4 10X16X4,5 10 16 4.5 5 3
A151-010/4 PU 10X16X4,5 10 16 4.5 5 3
A151-012 12X22X7,5 12 22 7.5 8.5 4.5
A151-012 PU 12X22X7,5 12 22 7.5 8.5 4.5
A151-012/1 12X18X4,5 12 18 4.5 5 3
A151-012/1 PU 12X18X4,5 12 18 4.5 5 3
A151-012/2 12X20X5,5 12 20 5.5 6.5 4
A151-012/2 PU 12X20X5,5 12 20 5.5 6.5 4
A151-014 14X18X4 14 18 4 4.5 2
A151-014 PU 14X18X4 14 18 4 4.5 2
A151-014/1 14X22X5,5 14 22 5.5 6.5 4
A151-014/1 PU 14X22X5,5 14 22 5.5 6.5 4
A151-014/2 14,28X20,63X4,76 14.28 20.63 4.76 5.76 3
A151-014/2 PU 14,28X20,63X4,76 14.28 20.63 4.76 5.76 3
A151-014/3 14X19X3,5 14 19 3.5 4 2
A151-014/3 PU 14X19X3,5 14 19 3.5 4 2
A151-015 15X23X6,3 15 23 6.3 7.3 4
A151-015 PU 15X23X6,3 15 23 6.3 7.3 4
A151-015/1 15,87X22,22X4,76 15.87 22.22 4.76 5.76 3
A151-015/1 PU 15,87X22,22X4,76 15.87 22.22 4.76 5.76 3
A151-015/2 PU 15X19X4 15 19 4 4.5 2
A151-015/3 15X22X4,3 15 22 4.3 4.8 3.5
A151-016 16X24X5 16 24 5 6 4
A151-016 PU 16X24X5 16 24 5 6 4
A151-016/1 16X24X5,5 16 24 5.5 6.5 4
A151-016/1 PU 16X24X5,5 16 24 5.5 6.5 4
A151-016/2 16X26X7 16 26 7 8 4.5
A151-016/2 PU 16X26X7 16 26 7 8 4.5
A151-016/3 A151-016/3 16 23 5.5 6.5 3.5
A151-016/3 PU 16X23X5,5 16 23 5.5 6.5 3.5
A151-016/4 16X22,5X4,5 16 22.5 4.5 5 3
A151-016/4 PU 16X22,5X4,5 16 22.5 4.5 5 3
A151-016/5 16X22X5 16 22 5 6 3
A151-016/5 PU 16X22X5 16 22 5 6 3
A151-016/6 16X20,6X3,3 16 20.6 3.3 3.8 3
A151-016/6 PU 16X20,6X3,3 16 20.6 3.3 3.8 3
A151-017 17,46X23,81X4,76 17.46 23.81 4.76 5.26 3
A151-018 18X24X5 18 24 5 6 3
A151-018 PU 18X24X5 18 24 5 6 3
A151-018/1 18X25X5 18 25 5 6 3.5
A151-018/1 PU 18X25X5 18 25 5 6 3.5
A151-018/2 18X25X5,5 18 25 5.5 6.5 3.5
A151-018/2 PU 18X25X5,5 18 25 5.5 6.5 3.5
A151-018/3 18X26X4,5 18 26 4.5 5 4
A151-018/3 PU 18X26X4,5 18 26 4.5 5 4
A151-018/4 18X28X8,2 18 28 8.2 9.2 4.5
A151-018/4 PU 18X28X8,2 18 28 8.2 9.2 4.5
A151-018/5 18X25X4,5 18 25 4.5 5 3.5
A151-018/5 PU 18X25X4,5 18 25 4.5 5 3.5
A151-018/6 18X26X5,5 18 26 5.5 6.5 4
A151-018/6 PU 18X26X5,5 18 26 5.5 6.5 4
A151-018/7 PU 18X24X4,2 18 24 4.2 4.7 3
A151-019 19,05X25,4X4,76 19.05 25.4 4.76 5.76 3
A151-019 PU 19,05X25,4X4,76 19.05 25.4 4.76 5.76 3
A151-020 20X30X6 20 30 6 7 4.5
A151-020 PU 20X30X6 20 30 6 7 4.5
A151-020/1 20X28X5,5 20 28 5.5 6.5 4
A151-020/1 PU 20X28X5,5 20 28 5.5 6.5 4

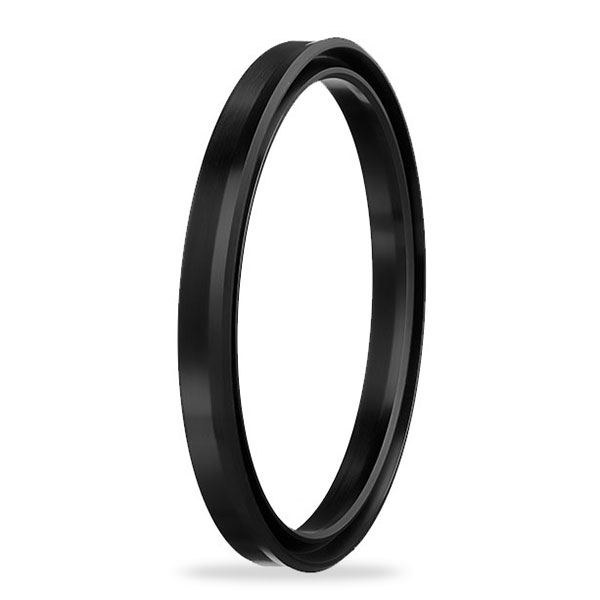

پکینگ A151 ، با لبه‌های آب‌بندی داخلی پایینی طراحی شده‌اند، فقط برای استفاده در کاربردهای گلو تولید می‌شوند.



داده های تکنیکی
مواد تشکیل دهنده استاندارد NBR PU
فشار عملیاتی 160 بار 400 بار
دمای عملیاتی -30/+105 درجه سانتیگراد -40/+100 درجه سانتیگراد
سرعت لغزش 0.5 متر بر ثانیه 0.5 متر بر ثانیه
مواد 90 NBR 92 PU
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.3 میکرومتر ≤3.0 میکرومتر
قطر کانال ≤1.8 میکرومتر ≤10.0 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16.0 میکرومتر
فضای بازده (حداکثر) NBR
ضخامت دیوار فشار
50 یکصد 160
≤5 0.40 0.20 0.10
> 5 0.45 0.25 0.15
فضای بازده (حداکثر) PU
ضخامت دیوار فشار
150 250 400
≤5 0.30 0.20 0.15
> 5 0.35 0.25 0.20
