  5. A156

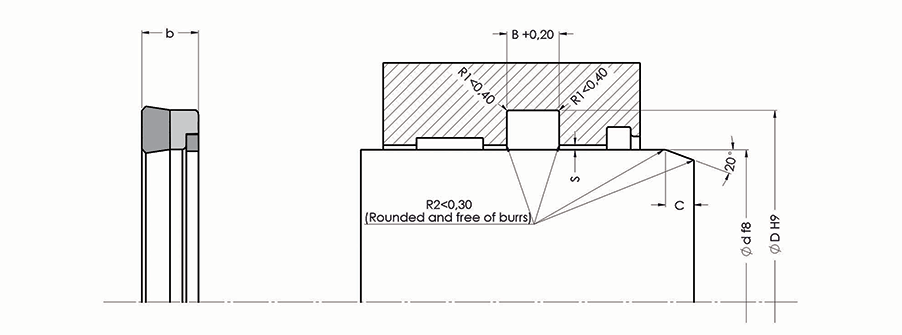

ALP NO DIMENSION Ød ØD b B C
A156-006 6X14X6,5 6 14 5.85 22.5 5
A156-012 12X23X7,5 12 23 6.75 7.5 5
A156-015 15X27X7 15 27 6.3 7 5
A156-016 16X28X7,5 16 28 6.75 7.5 5
A156-016/1 16X24X7 16 24 6.3 7 5
A156-018 18X26X6,4 18 26 5.76 6.4 5
A156-018/1 18X28X6,3 18 28 5.67 6.3 5
A156-018/2 18X30X7,5 18 30 6.75 7.5 5
A156-020 20X30X8 20 30 7.2 8 5
A156-020/1 20X27X6 20 27 5.4 6 5
A156-020/2 20X28X6,3 20 28 5.67 6.3 5
A156-020/3 20X28X7 20 28 6.3 7 5
A156-020/4 20X30X8,5 20 30 7.65 8.5 5
A156-022/2 22X30X7 22 30 6.3 7 5
A156-022/3 22X32X10 22 32 9 10 5
A156-022/5 22X35X10 22 35 9 10 5
A156-025 25X38X9,5 25 38 8.55 9.5 5
A156-025/1 25X33X6 25 33 5.4 6 5
A156-025/2 25X35X8 25 35 7.2 8 5
A156-025/3 25X33X6,4 25 33 5.76 6.4 5
A156-025/4 25X35X9 25 35 8.1 9 5
A156-025/5 25X38X10 25 38 9 10 5
A156-025/6 25,4X38,1X10 25.4 38.1 9 10 5
A156-028 28X38X8 28 38 7.2 8 5
A156-028/2 28X36X6,4 28 36 5.76 6.4 5
A156-028/3 28X40X9,5 28 40 8.55 9.5 5
A156-028/6 28X40X9 28 40 8.1 9 5
A156-030 30X40X10,5 30 40 9.45 10.5 5
A156-030/1 30X38X6,5 30 38 5.85 6.5 5
A156-030/2 30X40X7 30 40 6.3 7 5
A156-030/3 30X40X7,5 30 40 6.75 7.5 5
A156-031 31,75X47,62X11,6 31.75 47.62 10.44 11.6 5
A156-032 32X40X9 32 40 8.1 9 5
A156-032/1 32X42X11 32 42 9.9 11 5
A156-032/2 32X45X10 32 45 9 10 5
A156-034 34,92X50,8X8,5 34.92 50.8 7.65 8.5 5
A156-035 35X45X10,5 35 45 9.45 10.5 5
A156-035/2 35X45X10 35 45 9 10 5
A156-035/3 35X50X11,5 35 50 10.35 11.5 5
A156-035/4 35X45X7 35 45 6.3 7 5
A156-036 36X43X6,5 36 43 5.85 6.5 5
A156-036/1 36X44X6,4 36 44 5.76 6.4 5
A156-036/2 36X46X8,5 36 46 7.65 8.5 5
A156-036/4 36X48X9,5 36 48 8.55 9.5 5
A156-038 38X55X10,5 38 55 9.45 10.5 5
A156-038/1 38,1X50,8X10 38.1 50.8 9 10 5
A156-038/2 38,1X53,97X10,5 38.1 53.97 9.45 10.5 5
A156-038/3 38,1X50,8X11,68 38.1 50.8 10.512 11.68 5
A156-040 40X50X10,5 40 50 9.45 10.5 5
A156-040/1 40X55X10,5 40 55 9.45 10.5 5
A156-040/2 40X50X11 40 50 9.9 11 5
A156-040/3 40X48X6,5 40 48 5.85 6.5 5
A156-040/4 40X55X11 40 55 9.9 11 5
A156-040/5 40X50X10 40 50 9 10 5
A156-040/6 40X50X8 40 50 7.2 8 5
A156-040/7 40X55X8 40 55 7.2 8 5
A156-040/8 40X60X14,5 40 60 13.05 14.5 5
A156-042 42X52X9 42 52 8.1 9 5
A156-044 44,45X53,97X7,14 44.45 53.97 6.426 7.14 5
A156-044/1 44,45X53,97X7,62 44.45 53.97 6.858 7.62 5
A156-044/2 44,45X60,32X11,6 44.45 60.32 10.44 11.6 5
A156-045 45X55X10,5 45 55 9.45 10.5 5
A156-045/1 45X60X10,5 45 60 9.45 10.5 5
A156-045/2 45X55X11 45 55 9.9 11 5
A156-045/3 45X55X8 45 55 7.2 8 5
A156-045/4 45X55X7,5 45 55 6.75 7.5 5
A156-050 50X65X10,5 50 65 9.45 10.5 5
A156-050/1 50X62X10 50 62 9 10 5
A156-050/10 50X70X14 50 70 12.6 14 5
A156-050/11 50,8X63,5X9,52 50.8 63.5 8.568 9.52 5
A156-050/2 50X60X10,5 50 60 9.45 10.5 5
A156-050/3 50X60X10 50 60 9 10 5
A156-050/4 50X65X11 50 65 9.9 11 5
A156-050/7 50X60X7,5 50 60 6.75 7.5 5
A156-050/8 50X60X8 50 60 7.2 8 5
A156-050/9 50X70X14,5 50 70 13.05 14.5 5
A156-054 54X66X9,5 54 66 8.55 9.5 5
A156-055 55X65X10,5 55 65 9.45 10.5 5
A156-055/1 55X65X12 55 65 10.5 12 5
A156-055/2 55X65X11 55 65 9.9 11 5
A156-055/3 55X75X14 55 75 12.6 14 5
A156-055/4 55X65X8 55 65 7.2 8 5
A156-055/5 55X70X10,5 55 70 9.45 10.5 5
A156-055/6 55X75X14,5 55 75 13.05 14.5 5
A156-056 56X66X10,5 56 66 9.45 10.5 5
A156-056/1 56X71X10,5 56 71 9.45 10.5 5
A156-056/2 56X76X14,5 56 76 13.05 14.5 5
A156-057 57,15X69,85X10 57.15 69.85 9 10 5
A156-060 60X70X10,5 60 70 9.45 10.5 5
A156-060/1 60X70X12,5 60 70 11.25 12.5 5
A156-060/11 60X80X14,5 60 80 13.05 14.5 5
A156-060/2 60X80X14 60 80 12.6 14 5
A156-060/3 60X75X13 60 75 11.7 13 5
A156-060/4 60X75X12,5 60 75 11.25 12.5 5
A156-060/5 60X69,5X7 60 69.5 6.3 7 5
A156-060/6 60X70X11 60 70 9.9 11 5
A156-060/7 60X70X8 60 70 7.2 8 5
A156-060/8 60X70X13 60 70 11.7 13 5
A156-060/9 60X72X10 60 72 9 10 5
A156-063/1 63X75X11 63 75 9.9 11 5
A156-063/2 63X78X12,5 63 78 11.25 12.5 5
A156-063/3 63X83X14,5 63 83 13.05 14.5 5
A156-063/5 63,5X76,2X8,5 63.5 76.2 7.65 8.3 5
A156-065 65X80X12,5 65 80 11.25 12.5 5
A156-065/1 65X75X12,5 65 75 11.25 12.5 5
A156-065/2 65X75X13,5 65 75 12.15 13.5 5
A156-065/3 65X77X9,6 65 77 8.64 9.6 5
A156-065/4 65X80X11,5 65 80 10.35 11.5 5
A156-070 70X80X12,5 70 80 11.25 12.5 5
A156-070/1 70X85X12 70 85 10.8 12 5
A156-070/2 70X85X12,5 70 85 11.25 12.5 5
A156-070/3 70X90X14 70 90 12.6 14 5
A156-070/4 70X80X8 70 80 7.2 8 5
A156-070/5 70X80X13 70 80 11.7 13 5
A156-070/6 70X82X10,5 70 82 9.45 10.5 5
A156-070/7 70X84X12,5 70 84 11.25 12.5 5.
A156-070/8 70X90X13 70 90 11.7 13 5
A156-075 75X85X12,5 75 85 11.25 12.5 5
A156-075/1 75X90X11 75 90 9.9 11 5
A156-075/2 75X85X11 75 85 9.9 11 5
A156-075/3 75X90X11,5 75 90 10.35 11.5 5
A156-075/4 75X90X12,8 75 90 11.52 12.8 5
A156-075/5 75X95X14,5 75 95 13.05 14.5 5
A156-075/6 75X95X12,5 75 95 11.25 12.5 5
A156-080 80X100X14 80 100 12.6 14 5
A156-080/1 80X100X12,5 80 100 11.25 12.5 5
A156-080/2 80X90X12,5 80 90 11.25 12.5 5
A156-080/3 80X95X12 80 95 10.8 12 5
A156-080/4 80X93X14,5 80 93 13.05 14.5 5
A156-080/5 80X96X10,5 80 96 9.45 10.5 5
A156-080/6 80X100X12 80 100 10.8 12 5
A156-080/7 80X100X14,5 80 100 13.05 14.5 5
A156-080/8 80X95X13 80 95 11.7 13 5
A156-085 85X100X12,5 85 100 11.25 12.5 5
A156-085/1 85X95X8 85 95 7.2 8 5
A156-085/2 85X100X12 85 100 10.8 12 5
A156-085/3 85X105X14,5 85 105 13.05 14.5 5
A156-090 90X105X12,5 90 105 11.25 12.5 5
A156-090/1 90X110X12,5 90 110 11.25 12.5 5
A156-090/2 90X105X9,5 90 105 8.55 9.5 5
A156-090/3 90X100X10,5 90 100 9.45 10.5 5
A156-090/5 90X100X11,3 90 100 10.17 11.3 5
A156-095 95X105X11 95 105 9.9 11 5
A156-095/1 95X112X12 95 112 10.8 12 5
A156-095/2 95X115X14,5 95 115 13.05 14.5 5
A156-095/3 95X110X12,5 95 110 11.25 12.05 5
A156-100 100X115X12,5 100 115 11.25 12.5 7
A156-100/1 100X120X14 100 120 12.6 14 7
A156-100/4 100X115X11,5 100 115 10.35 11.5 7
A156-100/5 100X120X12 100 120 10.8 12 7
A156-100/6 100X120X14,5 100 120 13.05 14.5 7
A156-100/7 100X125X20 100 125 18 20 7
A156-100/8 100X113X13,5 100 113 12.15 13.5 7
A156-105 105X115X11 105 115 9.9 11 7
A156-105/1 105X125X12,5 105 125 11.25 12.5 7
A156-110 110X130X12,5 110 130 11.25 12.5 7
A156-110/1 110X125X12 110 125 10.8 12 7
A156-110/3 110X126X16 110 126 14.4 16 7
A156-120/2 120X135X12,5 120 135 11.25 12.5 7
A156-120/3 120X140X12,5 120 140 11.25 12.5 7
A156-120/4 120X145X18,8 120 145 16.92 18.8 7
A156-125/1 125X150X14,5 125 150 13.05 14.5 7
A156-125/2 125X145X16 125 145 14.4 16 7
A156-130 130X145X13 130 145 11.7 13 7
A156-130/1 130X145X15 130 145 13.5 15 7
A156-140 140X160X12 140 160 10.8 12 7
A156-140/1 140X155X13 140 155 11.7 13 7
A156-140/2 140X160X14,5 140 160 13.05 14.5 7
A156-140/3 140X160X12,5 140 160 11.25 12.5 7
A156-145 145X157,7X10 145 157.7 9 10 7
A156-160 160X175X16 160 175 14.4 16 7
A156-180 180X200X14,5 180 200 13.05 14.5 7
A156-180/1 180X210X20,5 180 210 18.45 20.5 10
A156-200 200X220X14,5 200 220 13.05 14.5 10

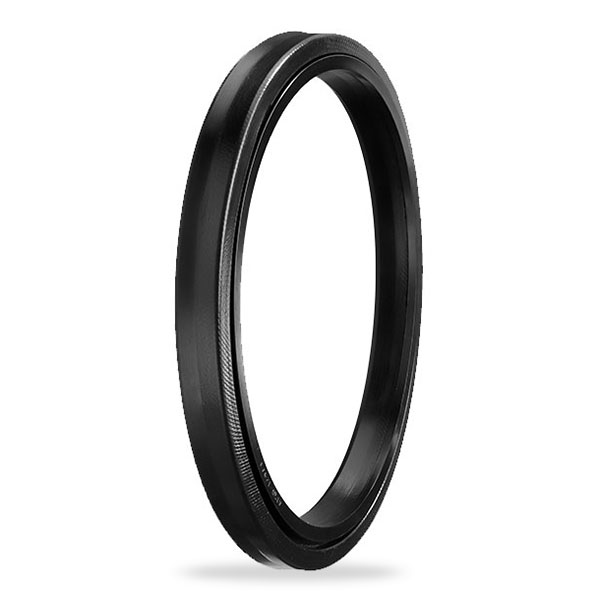

این یک ابزار آب بندی است که پیش ازآماده سازی بر روی پارچه نخی به مواد NBR آغشته شده و قالب گیری آن همراه با مواد NBR به دست می آید. حلقه ساپورت POM که مخصوص کاربردهای گلو طراحی شده است، قدرت تسلیم بالایی را فراهم می کند.

استفاده از کانال نمدی اسپلیت برای قطرهای داخلی کمتر از 40 میلی متر توصیه می شود.



داده های تکنیکی
فشار عملیاتی 400 بار
دمای عملیاتی -30/+105 درجه سانتیگراد
سرعت لغزش 0.5 متر بر ثانیه
مواد 80 NBR / NBR با پارچه / POM
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.4 میکرومتر ≤3.2 میکرومتر
قطر کانال ≤1.8 میکرومتر ≤6.3 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16.0 میکرومتر
فضای بازده (حداکثر) NBR
فشار S (mm)
150 0.4
250 0.3
400 0.2
