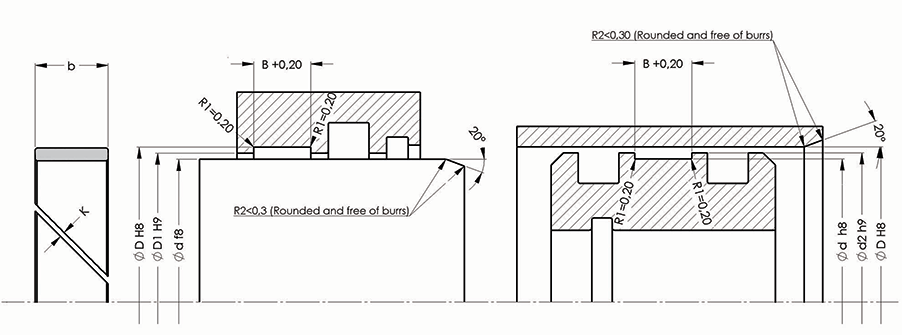

ALP NO DIMENSION Ød ØD b B ØD1 Ød2 K~
A255-021 21X25X9,5 21 25 9.3 9.5 22 24 0.5-3
A255-025 25X28X5,6 25 28 5.4 5.6 26 27 0.5-3
A255-025/1 25X30X5,6 25 30 5.4 5.6 26 29 0.5-3
A255-025/2 25X30X9,7 25 30 9.5 9.7 26 29 0.5-3
A255-028 28X33X5,6 28 33 5.4 5.6 29.8 31.2 0.5-3
A255-030 30X35X9,7 30 35 9.5 9.7 31.8 33.2 0.5-3
A255-030/1 30X35X5,6 30 35 5.4 5.6 31.8 33.2 0.5-3
A255-032 32X37X9,7 32 37 9.5 9.7 33.8 35.2 0.5-3
A255-035 35X40X15 35 40 14.8 15 36.8 38.2 0.5-3
A255-035/1 35X40X9,7 35 40 9.5 9.7 36.8 38.2 0.5-3
A255-035/2 35X40X5,6 35 40 5.4 5.6 36.8 38.2 0.5-3
A255-036 36X40X9,7 36 40 9.5 9.7 37.8 38.2 0.5-3
A255-036/1 36X41X9,7 36 41 9.5 9.7 37.8 39.2 0.5-3
A255-040/1 40X45X9,7 40 45 9.5 9.7 41.8 43.2 0.5-3
A255-040/2 40X45X15 40 45 14.8 15 41.8 43.2 0.5-3
A255-040/3 40X43X5,6 40 43 5.4 5.6 41.8 41 0.5-3
A255-045 45X50X9,7 45 50 9.5 9.7 46.8 48.2 0.5-3
A255-045/1 45X50X15 45 50 14.8 15 46.8 48.2 0.5-3
A255-045/2 45X50X20 45 50 19.8 20 46.8 48.2 0.5-3
A255-045/3 45X50X5,6 45 50 5.4 5.6 46.8 48.2 0.5-3
A255-050 50X55X9,7 50 55 9.5 9.7 51.8 53.2 0.5-3
A255-050/2 50X54X10 50 54 9.8 10 51.8 52.2 0.5-3
A255-050/3 50X55X5,6 50 55 5.4 5.6 51.8 53.2 0.5-3
A255-050/4 50X55X20 50 55 19.8 20 51.8 53.2 0.5-3
A255-055 55X60X15 55 60 14.8 15 56.8 58.2 0.5-3
A255-055/1 55X60X9,7 55 60 9.5 9.7 56.8 58.2 0.5-3
A255-056 56X61X9,7 56 61 9.5 9.7 57.8 59.2 0.5-3
A255-056/1 56X61X15 56 61 14.8 15 57.8 59.2 0.5-3
A255-058 58X63X9,7 58 63 9.5 9.7 59.8 61.2 0.5-3
A255-058/1 58X63X5,6 58 63 5.4 5.6 59.8 61.2 0.5-3
A255-058/2 58X63X15 58 63 14.8 15 59.8 61.2 0.5-3
A255-060 60X65X15 60 65 14.8 15 61.8 63.2 0.5-3
A255-060/1 60X65X9,7 60 65 9.5 9.7 61.8 63.2 0.5-3
A255-060/2 60X65X20 60 65 19.8 20 61.8 63.2 0.5-3
A255-060/3 60X65X25 60 65 24.8 25 61.8 63.2 0.5-3
A255-060/4 60X65X5,6 60 65 5.4 5.6 61.8 63.2 0.5-3
A255-063 63X68X9,7 63 68 9.5 9.7 64.8 66.2 0.5-3
A255-065 65X70X15 65 70 14.8 15 66.8 68.2 1-4
A255-065/1 65X70X9,7 65 70 9.5 9.7 66.8 68.2 1-4
A255-065/2 65X70X5,6 65 70 5.4 5.6 66.8 68.2 1-4
A255-065/3 65X70X25 65 70 24.8 25 66.8 68.2 1-4
A255-070 70X75X9,7 70 75 9.5 9.7 71.8 73.2 1-4
A255-070/1 70X75X15 70 75 14.8 15 71.8 73.2 1-4
A255-070/2 70X75X25 70 75 24.8 25 71.8 73.2 1-4
A255-070/3 70X75X5,6 70 75 5.4 5.6 71.8 73.2 1-4
A255-070/4 70X75X20 70 75 19.8 20 71.8 73.2 1-4
A255-074 74X80X6,5 74 80 6.3 6.5 75.8 78.2 1-4
A255-075 75X80X9,7 75 80 9.5 9.7 76.8 78.2 1-4
A255-075/1 75X80X15 75 80 14.8 15 76.8 78.2 1-4
A255-075/2 75X80X5,6 75 80 5.4 5.6 76.8 78.2 1-4
A255-075/3 75X80X25 75 80 24.8 25 76.8 78.2 1-4
A255-080 80X85X9,7 80 85 9.5 9.7 81.8 83.2 1-4
A255-080/1 80X85X15 80 85 14.8 15 81.8 83.2 1-4
A255-080/2 80X85X25 80 85 24.8 25 81.8 83.2 1-4
A255-080/3 80X85X20 80 85 19.8 20 81.8 83.2 1-4
A255-084 84X90X6,5 84 90 6.3 6.5 85.8 88.2 1-4
A255-085 85X90X9,7 85 90 9.5 9.7 86.8 88.2 1-4
A255-085/1 85X90X15 85 90 14.8 15 86.8 88.2 1-4
A255-085/2 85X90X5,6 85 90 5.4 5.6 86.8 88.2 1-4
A255-085/3 85X90X20 85 90 19.8 20 86.8 88.2 1-4
A255-090 90X95X15 90 95 14.8 15 91.8 93.2 1-4
A255-090/1 90X95X9,7 90 95 9.5 9.7 91.8 93.2 1-4
A255-090/2 90X95X25 90 95 24.8 25 91.8 93.2 1-4
A255-094 94X100X6,5 94 100 6.3 6.5 95.8 98.2 1-4
A255-095 95X100X9,7 95 100 9.5 9.7 96.8 98.2 1-4
A255-095/1 95X100X15 95 100 14.8 15 96.8 98.2 1-4
A255-095/2 95X100X5,6 95 100 5.4 5.6 96.8 98.2 1-4
A255-095/3 95X100X20 95 100 19.8 20 96.8 98.2 1-4
A255-095/4 95X100X25 95 100 24.8 25 96.8 98.2 1-4
A255-100 100X105X15 100 105 14.8 15 101.8 103.2 1-4
A255-100/1 100X105X9,7 100 105 9.5 9.7 101.8 103.2 1-4
A255-100/2 100X105X25 100 105 24.8 25 101.8 103.2 1-4
A255-100/3 100X105X20 100 105 19.8 20 101.8 103.2 1-4
A255-105 105X110X9,7 105 110 9.5 9.7 106.8 108.2 1-4
A255-105/1 105X110X15 105 110 14.8 15 106.8 108.2 1-4
A255-105/2 105X110X5,6 105 110 5.4 5.6 106.8 108.2 1-4
A255-105/3 105X110X25 105 110 24.8 25 106.8 108.2 1-4
A255-105/4 105X110X20 105 110 19.8 20 106.8 108.2 1-4
A255-109 109X115X6,5 109 115 6.3 6.5 110.8 113.2 1-4
A255-110 110X115X9,7 110 115 9.5 9.7 111.8 113.2 1-4

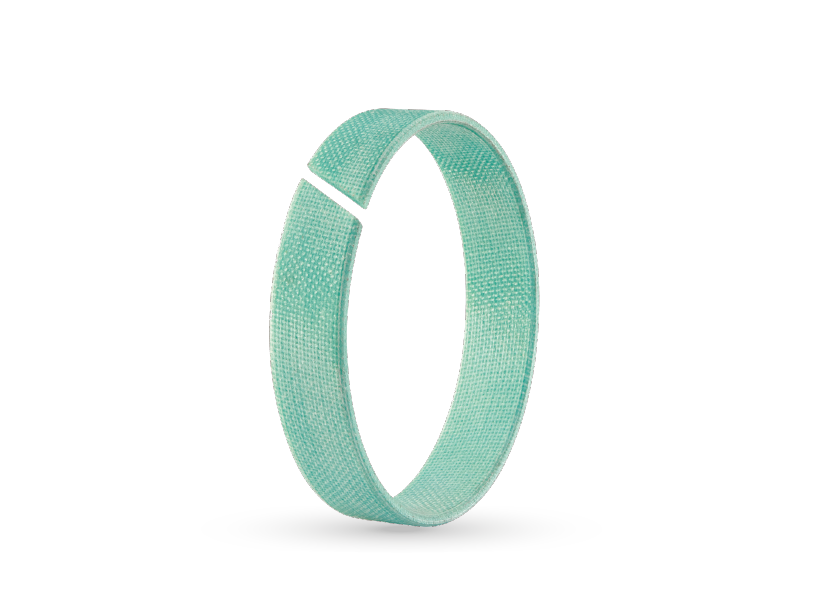

گاید گلوگاه پیستون A255 از رزین پلی استر و پارچه ساخته شده است، به ویژه در سیلندرهای هیدرولیک سنگین استفاده می شود. برش 45 درجه سهولت مونتاژ را فراهم می کند.

دارای ویژگی تحمل بار محوری تا 100 نیوتن بر میلی متر مربع است.



داده های تکنیکی
دمای عملیاتی -30/+120 درجه سانتیگراد
سرعت کشویی 1.00 متر بر ثانیه
مواد رزین پلی استر
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.4 میکرومتر ≤3.2 میکرومتر
قطر کانال ≤2.6 میکرومتر ≤10.0 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16.0 میکرومتر
