  5. A164

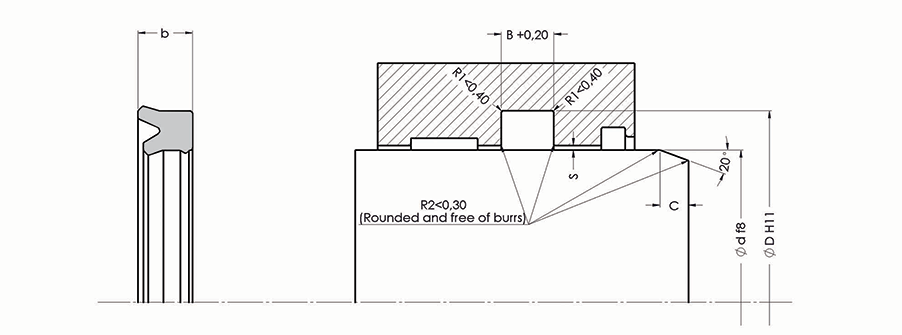

ALP NO DIMENSION Ød ØD b B C
A164-006 PU 6X14X5,8 6 14 5.8 6.8 4
A164-006/1 PU 6X9X3,5 6 9 3.5 4 2
A164-010 PU 10X18X5,8 10 18 5.8 6.8 4
A164-010/1 PU 10X22X7 10 10 7 8 5
A164-012 PU 12X20X6,5 12 20 6.5 7.5 4
A164-012/1 PU 12X22X7 12 22 7 8 4.5
A164-012/2 PU 12X24X8 12 24 8 9 5
A164-014 PU 14X22X5,8 14 22 5.8 6.8 4
A164-014/1 PU 14X24X7,2 14 24 7.2 8.2 4.5
A164-015 PU 15,4X25,5X7,4 15.4 25.5 7.4 8.4 4.5
A164-015/1 PU 15,87X22,22X6,35 15.87 22.22 6.35 7.35 4
A164-016 PU 16X24X5,8 16 24 5.8 6.8 4
A164-016/1 PU 16X22X4,5 16 22 4.5 5 4
A164-016/2 PU 16X24X6,3 16 24 6.3 7.3 4
A164-016/3 PU 16X26X7,3 16 26 7.3 8.3 4.5
A164-016/4 PU 16X24X5 16 24 5 6 4
A164-016/5 PU 16X24X5,3 16 24 5.3 6.3 4
A164-016/6 PU 16X24X6 16 24 6 7 4
A164-017 PU 17X23X4 17 23 4 4.5 4
A164-018 PU 18X26X6,3 18 26 6.3 7.3 4
A164-018/1 PU 18X26X6 18 26 6 7 4
A164-018/2 PU 18X24X5 18 24 5 6 4
A164-018/3 PU 18X26X5,8 18 26 5.8 6.8 4
A164-018/4 PU 18X28X7,3 18 28 7.3 8.3 4.5
A164-018/5 PU 18X25X5 18 25 5 6 4
A164-018/6 PU 18X26X5 18 26 5 6 4
A164-018/7 PU 18X26X5,5 18 26 5.5 6.5 4
A164-019 PU 19,05X25,4X6,35 19.05 25.4 6.35 7.35 4
A164-019/1 PU 19X26X3,5 19 26 3.5 4 4
A164-020 PU 20X30X6 20 30 6 7 4.5
A164-020/1 PU 20X28X6 20 28 6 7 4
A164-020/10 PU 20X30X7 20 30 7 8 4.5
A164-020/2 PU 20X30X10 20 30 10 11 4.5
A164-020/3 PU 20X26X5,5 20 26 5.5 6.5 4
A164-020/4 PU 20X30X8 20 30 8 9 4.5
A164-020/5 PU 20X28X5 20 28 5 6 4
A164-020/6 PU 20X26X5 20 26 5 6 4
A164-020/7 PU 20X30X7,3 20 30 7.3 8.3 4.5
A164-020/8 PU 20X28X5,3 20 28 5.3 6.3 4
A164-020/9 PU 20X28X8 20 28 8 9 4
A164-022 PU 22X32X6 22 32 9 7 4.5
A164-022/1 PU 22X30X8 22 30 8 9 4
A164-022/2 PU 22X32X8 22 32 8 9 4.5
A164-022/3 PU 22X32X7,3 22 32 7.3 8.3 4.5
A164-022/4 PU 22X30X5,8 22 30 5.8 6.8 4
A164-022/5 PU 22X30X6 22 30 6 7 4
A164-022/6 PU 22,4X30X5,7 22.4 30 5.7 6.7 4
A164-022/7 PU 22,4X30X5 22.4 30 5 6 4
A164-022/8 PU 22X30X7 22 30 7 8 4
A164-022/9 PU 22X30X5,5 22 30 5.5 6.5 4
A164-025 PU 25X35X6 25 35 6 7 4.5
A164-025/1 PU 25X33X6 25 33 6 7 4
A164-025/10 PU 25X33X7,3 25 33 7.3 8.3 4
A164-025/11 PU 25X35X10 25 35 10 11 4.5
A164-025/12 PU 25X33X5,8 25 33 5.7 6.8 4
A164-025/13 PU 25X33X10 25 33 10 11 4
A164-025/14 PU 25X35X7,3 25 35 7.3 8.3 4.5
A164-025/15 PU 25,4X31,75X6,35 25.4 31.75 6.35 7.35 4
A164-025/16 PU 25,4X31,49X4,75 25.4 31.49 4.75 5.25 4
A164-025/17 PU 25X40X10 25 40 10 11 5.5
A164-025/18 PU 25X35X5 25 35 5 6 4.5
A164-025/19 PU 25X33X5,3 25 33 5.3 6.3 4
A164-025/2 PU 25X35X7 25 35 7 8 4.5
A164-025/3 PU 25X33X6,5 25 33 6.5 7.5 4
A164-025/4 PU 25X33X5 25 33 5 6 4
A164-025/5 PU 25,4X31,8X8 25.4 31.8 8 9 4
A164-025/6 PU 25X33X8 25 33 8 9 4
A164-025/7 PU 25,4X38,1X6,35 25.4 38.1 6.35 7.35 5
A164-025/8 PU 25X33X5,5 25 33 5.5 6.5 4
A164-025/9 PU 25X35X8 25 35 8 9 4.5
A164-028 PU 28X36X6 28 36 6 7 4
A164-028/1 PU 28X38X6 28 38 6 7 4.5
A164-028/2 PU 28X38X10 28 38 10 11 4.5
A164-028/3 PU 28X36X5,8 28 36 5.8 6.8 4
A164-028/4 PU 28X38X8 28 38 8 9 4.5
A164-028/5 PU 28X38X7 28 38 7 8 4.5
A164-028/6 PU 28X38X7,3 28 38 7.3 8.3 4.5
A164-028/7 PU 28X35,5X5 28 35.5 5 6 4
A164-028/8 PU 28X36X8 28 36 8 9 4
A164-028/9 PU 28,58X34,93X6,35 28.58 34.93 6.35 7.35 4
A164-030 PU 30X40X8 30 40 8 9 4.5
A164-030/1 PU 30X40X7 30 40 7 8 4.5
A164-030/10 PU 30X38X5,5 30 38 5.5 6.5 4
A164-030/11 PU 30X37X7 30 37 7 8 4
A164-030/12 PU 30X38X5,3 30 38 5.3 6.3 4
A164-030/2 PU 30X40X10 30 40 10 11 4.5
A164-030/3 PU 30X38X6 30 38 6 7 4
A164-030/4 PU 30X45X10 30 45 10 11 5.5
A164-030/5 PU 30X40X6 30 40 6 7 4.5
A164-030/6 PU 30X38X7 30 38 7 8 4
A164-030/7 PU 30X42X10 30 42 10 11 5
A164-030/8 PU 30X40X7,3 30 40 7.3 8.3 4.5
A164-030/9 PU 30X43X9 30 43 9 10 5
A164-031 PU 31,75X44,45X6,35 31.75 44.45 6.35 7.35 5
A164-031/1 PU 31,75X38,1X6,35 31.75 38.1 6.35 7.35 4
A164-031/2 PU 31,75X41,28X7,94 31.75 41.28 7.94 8.94 4.5

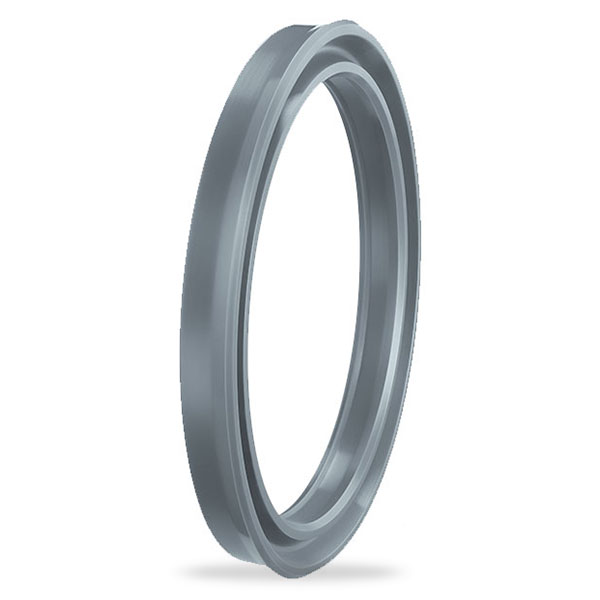

پکینگ A164 ، با لبه‌های آب‌بندی داخلی پایینی طراحی شده‌اند، فقط برای استفاده در کاربردهای گلو تولید می‌شوند.

به دلیل دومین لبه آب بندی دینامیکی که دارد، ضخامت لایه روغن کمتری بر جای می گذارد و در عین حال از ورود ذرات منفی که ممکن است از خارج سیستم می آیند به داخل سیلندر جلوگیری کند.

به دلیل مواد PU ویژه سری با استحکام بالا، می توان آن را در کاربردهای سنگین استفاده کرد.



داده های تکنیکی
فشار عملیاتی 400 بار
دمای عملیاتی -35/+110 درجه سانتیگراد
سرعت کشویی 0.5 متر بر ثانیه
مواد 95 PU
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.4 میکرومتر ≤3.0 میکرومتر
قطر کانال ≤1.6 میکرومتر ≤10.0 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16.0 میکرومتر
فضای بازده (حداکثر) PU
ضخامت دیوار فشار
150 250 400
≤5 0.30  0.20 0.15
> 5 0.35 0.25 0.20
