ALP NO DIMENSION Ød ØD b B C
A101-003 3X8X3.5 3 8 3.5 4 2.5
A101-003 PU 3X8X3.5 3 8 3.5 4 2.5
A101-003/1 3X10X6 3 10 6 7 3.5
A101-003/1 PU 3X10X6 3 10 6 7 3.5
A101-003/2 3X7X5 3 7 5 6 2
A101-003/2 PU 3X7X5 3 7 5 6 2
A101-003/3 3X8X4,5 3 8 4.5 5 2.5
A101-004 4X12X5,5 4 12 5.5 6.5 4
A101-004 PU 4X12X5,5 4 12 5.5 6.5 4
A101-004/1 4X10X4 4 10 4 4.5 3
A101-004/1 PU 4X10X4 4 10 4 4.5 3
A101-004/2 4X10X6 4 10 6 7 3
A101-004/2 PU 4X10X6 4 10 6 7 3
A101-004/3 4X10X5 4 10 5 6 3
A101-004/3 PU 4X10X5 4 10 5 6 3
A101-004/4 4X12X4 4 12 4 4.5 4
A101-004/4 PU 4X12X4 4 12 4 4.5 4
A101-004/5 4X10X4,5 4 10 4.5 5 3
A101-004/5 PU 4X10X4,5 4 10 4.5 5 3
A101-005 5X11X7 5 11 7 8 3
A101-005 PU 5X11X7 5 11 7 8 3
A101-005/1 5X11X5 5 11 5 6 3
A101-005/1 PU 5X11X5 5 11 5 6 3
A101-005/2 5X10X4 5 10 4 4.5 2.5
A101-005/2 PU 5X10X4 5 10 4 4.5 2.5
A101-005/3 5X10X5 5 10 5 6 2.5
A101-005/3 PU 5X10X5 5 10 5 6 2.5
A101-005/4 5X12X5 5 12 5 6 3.5
A101-005/4 PU 5X12X5 5 12 5 6 3.5
A101-005/5 5X14X4,5 5 14 4.5 5 4
A101-005/5 PU 5X14X4,5 5 14 4.5 5 4
A101-006 6X12X6 6 12 6 7 3
A101-006 PU 6X12X6 6 12 6 7 3
A101-006/1 6X10X8 6 10 8 9 2
A101-006/1 PU 6X10X8 6 10 8 9 2
A101-006/10 6X13X5,5 6 13 5.5 6.5 3.5
A101-006/10 PU 6X13X5,5 6 13 5.5 6.5 3.5
A101-006/12 6X15X7,5 6 15 7.5 8.5 4
A101-006/12 PU 6X15X7,5 6 15 7.5 8.5 4
A101-006/13 6X14X6 6 14 6 7 4
A101-006/13 PU 6X14X6 6 14 6 7 4
A101-006/14 6X9X2 6 9 2 2.5 2
A101-006/14 PU 6X9X2 6 9 2 2.5 2
A101-006/15 6X13X8 6 13 8 9 3.5
A101-006/15 PU 6X13X8 6 13 8 9 3.5
A101-006/2 6X14X4 6 14 4 4.5 4
A101-006/2 PU 6X14X4 6 14 4 4.5 4
A101-006/3 6X16X5 6 16 5 6 4.5
A101-006/3 PU 6X16X5 6 16 5 6 4.5
A101-006/4 6X12X7 6 12 7 8 3
A101-006/4 PU 6X12X7 6 12 7 8 3
A101-006/5 6X10X3 6 10 3 3.5 2
A101-006/5 PU 6X10X3 6 10 3 3.5 2
A101-006/6 6X15X5 6 15 5 6 4
A101-006/6 PU 6X15X5 6 15 5 6 4
A101-006/7 6X16X6 6 16 6 7 4.5
A101-006/7 PU 6X16X6 6 16 6 7 4.5
A101-006/8 6X12X4 6 12 4 4.5 3
A101-006/8 PU 6X12X4 6 12 4 4.5 3
A101-006/9 6X18X8 6 18 8 9 5
A101-006/9 PU 6X18X8 6 18 8 9 5
A101-007 7X15X5 7 15 5 6 4
A101-007 PU 7X15X5 7 15 5 6 4
A101-007/1 7X14X7 7 14 7 8 3.5
A101-007/2 7X15X7 7 15 7 8 4
A101-007/3 7X13X3,5 7 13 3.5 4 3
A101-007/3 PU 7X13X3,5 7 13 3.5 4 3
A101-007/4 7X12X2,55 7 12 2.55 3.05 3
A101-007/4 PU 7X12X2,55 7 12 2.55 3.05 3
A101-008 8X18X8 8 18 8 9 4.5
A101-008 PU 8X18X8 8 18 8 9 4.5
A101-008/1 8X14X6 8 14 6 7 3
A101-008/1 PU 8X14X6 8 14 6 7 3
A101-008/10 8X12X5 8 12 5 6 2
A101-008/10 PU 8X12X5 8 12 5 6 2
A101-008/11 8X18X9 8 18 9 10 4.5
A101-008/11 PU 8X18X9 8 18 9 10 4.5
A101-008/12 8X15X6 8 15 6 7 3.5
A101-008/12 PU 8X15X6 8 15 6 7 3.5
A101-008/13 8X16X5,3 8 16 5.3 6.3 4
A101-008/13 PU 8X16X5,3 8 16 5.3 6.3 4
A101-008/2 8X20X8 8 20 8 9 5
A101-008/2 PU 8X20X8 8 20 8 9 5
A101-008/3 8X15X5 8 15 5 6 3.5
A101-008/3 PU 8X15X5 8 15 5 6 3.5
A101-008/4 8X16X6 8 16 6 7 4
A101-008/4 PU 8X16X6 8 16 6 7 4
A101-008/5 8X16X8 8 16 8 9 4
A101-008/5 PU 8X16X8 8 16 8 9 4
A101-008/6 8X14X4 8 14 4 4.5 3
A101-008/6 PU 8X14X4 8 14 4 4.5 3
A101-008/7 8X15X8 8 15 8 9 3.5
A101-008/7 PU 8X15X8 8 15 8 9 3.5
A101-008/8 8X12X4 8 12 4 4.5 2
A101-008/8 PU 8X12X4 8 12 4 4.5 2
A101-008/9 8X17X6 8 17 6 7 4
A101-008/9 PU 8X17X6 8 17 6 7 4
A101-009 9X17X6 9 17 6 7 4
A101-009 PU 9X17X6 9 17 6 7 4
A101-009/1 9X19X6 9 19 6 7 4.5
A101-009/1 PU 9X19X6 9 19 6 7 4.5
A101-009/2 9X16X4 9 16 4 4.5 3.5
A101-009/2 PU 9X16X4 9 16 4 4.5 3.5
A101-009/3 9X16X7 9 16 7 8 3.5
A101-009/3 PU 9X16X7 9 16 7 8 3.5
A101-009/4 9X17X5,5 9 17 5.5 6.5 4
A101-009/4 PU 9X17X5,5 9 17 5.5 6.5 4
A101-009/5 9X15X8 9 15 8 9 3
A101-009/5 PU 9X15X8 9 15 8 9 3
A101-009/6 9,4X14X2,9 9.4 14 2.9 3.4 2
A101-010 10X20X8 10 20 8 9 4.5
A101-010 PU 10X20X8 10 20 8 9 4.5
A101-010/1 10X22X6 10 22 6 7 5
A101-010/1 PU 10X22X6 10 22 6 7 5
A101-010/10 10X18X8 10 18 8 9 4
A101-010/10 PU 10X18X8 10 18 8 9 4
A101-010/11 10X18X4 10 18 4 4.5 4
A101-010/11 PU 10X18X4 10 18 4 4.5 4
A101-010/12 10X28X10 10 28 10 11 6
A101-010/12 PU 10X28X10 10 28 10 11 6
A101-010/13 10X18X6 10 18 6 7 4
A101-010/13 PU 10X18X6 10 18 6 7 4
A101-010/14 10X25X10 10 25 10 11 5.5
A101-010/14 PU 10X25X10 10 25 10 11 5.5
A101-010/15 10X26X9,5 10 26 9.5 10.5 6
A101-010/15 PU 10X26X9,5 10 26 9.5 10.5 6
A101-010/16 10X25X8 10 25 8 9 5.5
A101-010/16 PU 10X25X8 10 25 8 9 5.5
A101-010/17 10X14X4 10 14 4 4.5 2
A101-010/17 PU 10X14X4 10 14 4 4.5 2
A101-010/18 10X20X6,5 10 20 6.5 7.5 4.5
A101-010/18 PU 10X20X6,5 10 20 6.5 7.5 4.5

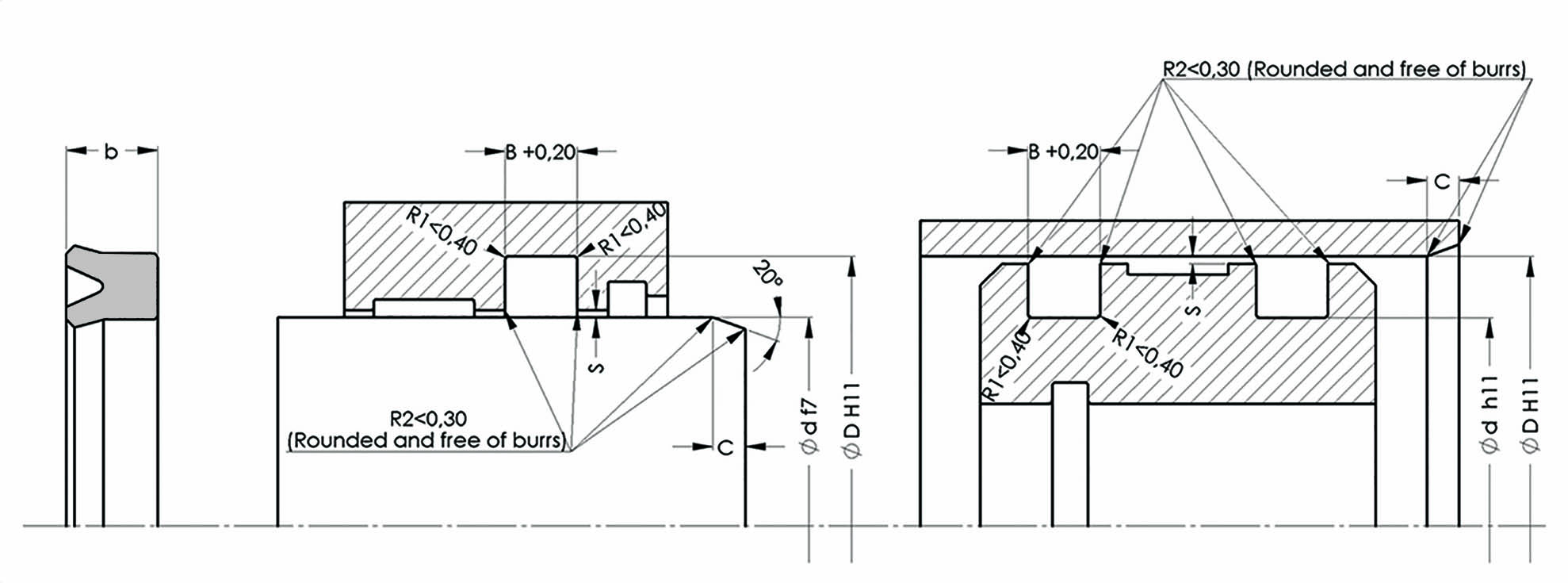

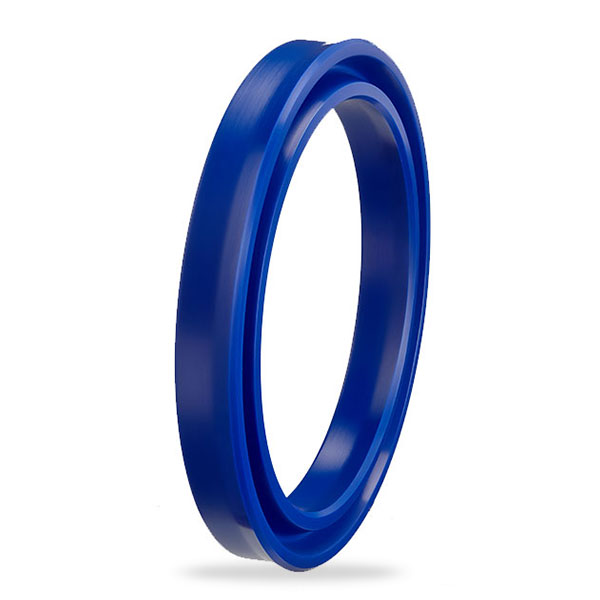

یک ابزار آب بندی است که به دلیل طراحی لبه متقارن آن، می تواند در تولید پیستونی و گلو استفاده شود.

میله های پیستون A101 به دلیل در دسترس بودن اندازه گسترده، که نسبت به قیمت آن، عملکرد بسیار خوبی دارند، به صورت استاندارد از مواد PU و NBR تولید می شوند.



داده های تکنیکی
مواد تشکیل دهنده استاندارد NBR PU
فشار عملیاتی 160 بار 400 بار
دمای عملیاتی -30 / + 105 درجه سانتیگراد -40 / + 100 درجه سانتیگراد
سرعت کشویی 0.5 متر بر ثانیه 0.5 متر بر ثانیه
مواد 90 NBR 92 PU
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.3 میکرومتر ≤3.0 میکرومتر
قطر کانال ≤1.8 میکرومتر ≤10.0 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16.0 میکرومتر
فضای بازده (حداکثر) NBR
ضخامت دیوار فشار
50 یکصد 160
≤5 0.40 0.20 0.10
> 5 0.45 0.25 0.15
فضای بازده (حداکثر) PU
ضخامت دیوار فشار
150 250 400
≤5 0.30 0.20 0.15
> 5 0.35 0.25 0.20
