  5. A121

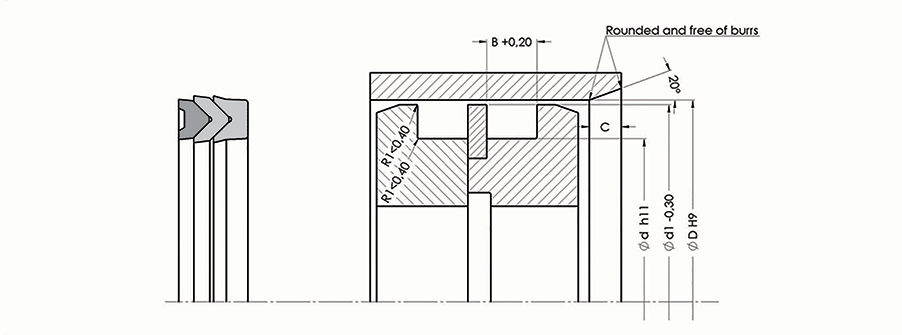

ALP NO DIMENSION Ød ØD B C Ød1
A121-020 20X10X8,9 10 20 9.3 6 19.5
A121-022 22X12X8,9 12 22 9.3 6 21.5
A121-025 25X15X8,9 15 25 9.3 6 24.5
A121-028 28X18X8,9 18 28 9.3 6 27.5
A121-030 30X20X8,9 20 30 9.3 6 29.5
A121-032 32X20X10,4 20 32 10.9 6 31
A121-035 35X23X10,4 23 35 10.9 6 34
A121-036 36X24X10,4 24 36 10.9 6 35
A121-040 40X25X11 25 40 11.5 6 39
A121-042 42X27X11 27 42 11.5 6 41
A121-045 45X30X11 30 45 11.5 6 44
A121-050 50X35X11 35 50 11.5 6 49
A121-055 55X40X11 40 55 11.5 6 54
A121-056 56X41X11 41 56 11.5 6 55
A121-060 60X45X11 45 60 11.5 6 59
A121-063 63X48X12,5 48 63 13 6 62
A121-070 70X50X14,6 50 70 15.2 7 69
A121-080 80X60X14,6 60 80 15.2 7 79
A121-090 90X70X20,6 70 90 21.2 7 89
A121-100 100X80X20,6 80 100 21.2 7 99
A121-110 110X90X20,6 90 110 21.2 7 109
A121-115 115X95X20,6 95 115 21.2 7 114
A121-125 125X100X25 100 125 25.8 8 124
A121-140 140X115X25 115 140 25.8 8 139
A121-150 150X120X28 120 150 29 8 148.5
A121-160 160X130X28 130 160 29 8 158.5
A121-180 180X150X30,5 150 180 31.5 8 178.5
A121-200 200X170X32,5 170 200 33.5 8 198.5
A121-250 250X220X32,5 220 250 33.5 8 248.5
A121-300 300X270X32,5 270 300 33.5 8 299.5

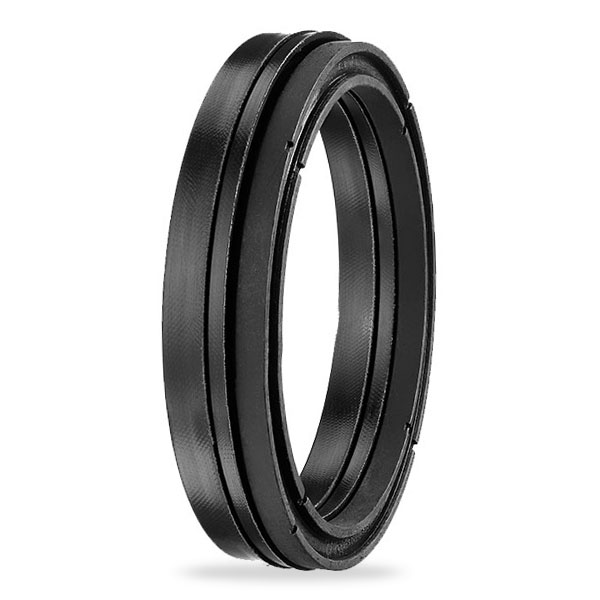

این یک ابزار آب بندی است که از ترکیب سرآستین های V شکل به دست آمده از اعمال NBR روی پارچه پنبه ای و قالب گیری آن پس از شکل دادن به آن تشکیل می شود.

در مجموع از 3 قطعه، 1 کاف جلوی POM، 1 کاف وسط پارچه ای NBR، 1 کاف پشتی NBR پارچه ای تشکیل شده است.

پکینگ های A121 ، برای استفاده در کاربردهای پیستونی است که برای نصب کانال از نوع اسپلیت توصیه می شوند.



داده های تکنیکی
فشار عملیاتی 400 بار
دمای عملیاتی -30/+105 درجه سانتیگراد
سرعت کشویی 0.5 متر بر ثانیه
مواد NBR/POM با پارچه
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.4 میکرومتر ≤3.2 میکرومتر
قطر کانال ≤1.6 میکرومتر ≤6.3 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16 میکرومتر
