ALP NO DIMENSION B C ØDmin ØDmax T
A405-060 60X54,6X6,2 6.2 4.7 60 62 2.7
A405-063 63X55X8,2 8.2 6.6 63 65.5 4
A405-065 65X57,5X6,47 6.47 6.6 65 57.5 3.75
A405-070 70X62X8,2 8.2 6.6 70 72.8 4
A405-072 72X64X8,2 8.2 6.6 72 75 4
A405-080 80X72X8,2 8.2 6.6 80 83.2 4
A405-090 90X82X8,2 8.2 6.6 90 93.6 4
A405-092 92X84X8,2 8.2 6.6 92 84 4
A405-100 100X92X8,2 8.2 6.6 100 104 4
A405-102 102X94X8,2 8.2 6.6 102 106 4
A405-105 105X97X8,2 8.2 6.6 105 109.4 4
A405-110 110X102X8,2 8.2 6.6 110 114.4 4
A405-112 112X104X8,2 8.2 6.6 112 116.5 4
A405-115 115X107X8,2 8.2 6.6 115 124.8 4
A405-120 120X112X8,2 8.2 6.6 120 124.8 4
A405-125 125X117X8,2 8.2 6.6 125 130 4
A405-127 127X119X8,2 8.2 6.6 127 132 4
A405-130 130X122X8,2 8.2 6.6 130 135.5 4
A405-140 140X130,7X9,3 9.3 6.6 140 145.6 4.65
A405-140/1 140X132X8,2 8.2 6.6 140 145.4 4
A405-160 160X150,7X9,3 9.3 6.6 160 166.4 4.65
A405-165 165X157X8,2 8.2 6.6 165 172 4
A405-175 175X167X8,2 8.2 6.6 175 182 4
A405-180 180X170,7X9,3 9.3 6.6 180 187.2 4.65
A405-188 188X180X8,2 6.6 6.6 188 195.5 4
A405-200 200X190,7X9,3 9.3 6.6 200 208 4.65
A405-220 220X210,7X9,3 9.3 6.6 220 230 4.65
A405-222 222X213,2X9 9 6.6 222 230 4.4
A405-250 250X240,7X9,3 9.3 6.6 250 260 4.65

پکینگ آب بندی استاتیک A405 با مشخصات لبه ای خاص مانند نوتینگ طراحی شده اند تا عملکرد برتر را در کاربردهای کلاهک گلو یا پیستون ثابت ارائه دهند.
نمدهای A405 از مواد PU با استحکام تسلیم بالا ساخته شده اند و برای استفاده به جای کاربردهایی که O-Ring و Support Ring با هم استفاده می شوند مناسب هستند، عمر طولانی را ارائه می دهند. باز هم، بر خلاف O-Rings، آنها را می توان راحت تر نصب کرد و همچنین استفاده از حلقه های پشتیبانی را حذف می کند. علاوه بر این، به دلیل مواد با کیفیت بالا ، می تواند شرایط سخت تری را تحمل کند.

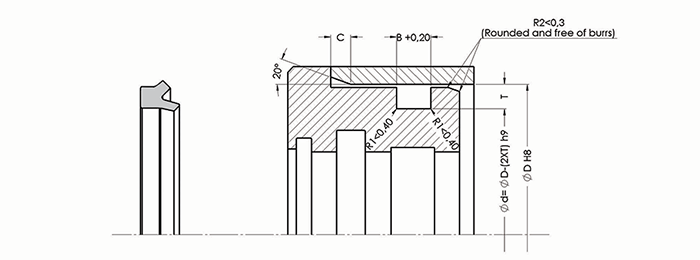

توجه: نمدهای استاتیک A405 شما را می توان با خیال راحت بین مقادیر ØDmin و ØDmax استفاده کرد. Ød=ØD-(2xT) را با توجه به بعد ØD که استفاده می کنید محاسبه کنید.


داده های تکنیکی
فشار عملیاتی 500 بار
دمای عملیاتی -40/+100 درجه سانتیگراد
مواد 92 PU
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
در حال اجرا سطح ≤0.8 میکرومتر ≤3.2 میکرومتر
قطر کانال ≤1.6 میکرومتر ≤6.3 میکرومتر
سطوح جانبی ≤6.3 میکرومتر ≤16.0 میکرومتر
