  5. A102

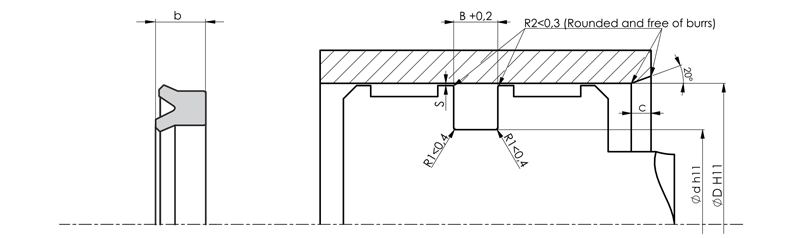

ALP NO DIMENSION Ød ØD b B C
A102-012 12X7X2,55 7 12 2.55 3.05 2.5
A102-012 PU 12X7X2,55 7 12 2.55 3.05 2.5
A102-016 16X10X4 10 16 4 4.5 3
A102-016 PU 16X10X4 10 16 4 4.5 3
A102-016/1 16X6X10 6 16 10 11 4.5
A102-016/1 PU 16X6X10 6 16 10 11 4.5
A102-016/2 16X6X7,5 6 16 7.5 8.5 4.5
A102-016/2 PU 16X6X7,5 6 16 7.5 8.5 4.5
A102-016/3 16X8X5,5 8 16 5.5 6.5 4
A102-016/3 PU 16X8X5,5 8 16 5.5 6.5 4
A102-016/4 16X6X8 6 16 8 9 4.5
A102-016/4 PU 16X6X8 6 16 8 9 4.5
A102-016/5 PU 16X10X4,5 10 16 4.5 5 3
A102-019 19,05X12,7X3,17 12.7 19.05 3.17 3.67 3
A102-020 20X14X5,5 14 20 5.5 6.5 3
A102-020 PU 20X14X5,5 14 20 5.5 6.5 3
A102-020/1 20X12X5,5 12 20 5.5 6.5 4
A102-020/1 PU 20X12X5,5 12 20 5.5 6.5 4
A102-022 22X13X7 13 22 7 8 4
A102-022 PU 22X13X7 13 22 7 8 4
A102-022/1 22,22X12,7X6,35 12.7 22.22 6.35 7.35 4
A102-022/1 PU 22,22X12,7X6,35 12.7 22.22 6.35 7.35 4
A102-025 25X17X5,5 17 25 5.5 6.5 4
A102-025 PU 25X17X5,5 17 25 5.5 6.5 4
A102-026 26,99X17,46X6,35 17.46 26.99 6.35 7.35 4
A102-026 PU 26,99X17,46X6,35 17.46 26.99 6.35 7.35 4
A102-028 28X16X9 16 28 9 10 5
A102-028 PU 28X16X9 16 28 9 10 5
A102-030 30X22X5 22 30 5 6 4
A102-030 PU 30X22X5 22 30 5 6 4
A102-030/1 30X22X5,5 22 30 5.5 6.5 4
A102-030/1 PU 30X22X5,5 22 30 5.5 6.5 4
A102-031 31,75X19,05X6,35 19.05 31.75 6.35 7.35 5
A102-031 PU 31,75X19,05X6,35 19.05 31.75 6.35 7.35 5
A102-032 32X24X5,5 24 32 5.5 6.5 4
A102-032 PU 32X24X5,5 24 32 5.5 6.5 4
A102-034 34,92X22,22X6,35 22.22 34.92 6.35 7.35 5
A102-034 PU 34,92X22,22X6,35 22.22 34.92 6.35 7.35 5
A102-035 35X25X6,5 25 35 6.5 7.5 4.5
A102-035 PU 35X25X6,5 25 35 6.5 7.5 4.5
A102-036 36X28X7 28 36 7 8 4
A102-036 PU 36X28X7 28 36 7 8 4
A102-037 37X21X12 21 37 12 13 5.5
A102-037 PU 37X21X12 21 37 12 13 5.5
A102-038 38X28X7 28 38 7 8 4.5
A102-038 PU 38X28X7 28 38 7 8 4.5
A102-039 39X32X5 32 39 5 6 3
A102-039 PU 39X32X5 32 39 5 6 3
A102-039/1 39,69X26,99X6,35 26.99 39.69 6.35 7.35 5
A102-040/1 40X30X6 30 40 6 7 4.5
A102-040/1 PU 40X30X6 30 40 6 7 4.5
A102-040/2 40X30X7 30 40 7 8 4.5
A102-040/2 PU 40X30X7 30 40 7 8 4.5
A102-043 43X35X9 35 43 9 10 4
A102-043 PU 43X35X9 35 43 9 10 4
A102-045 45X38X6 38 45 6 7 3
A102-045 PU 45X38X6 38 45 6 7 3
A102-045/1 45X37X7 37 45 7 8 4
A102-045/1 PU 45X37X7 37 45 7 8 4
A102-045/2 45X35X6 35 45 6 7 4.5
A102-045/2 PU 45X35X6 35 45 6 7 4.5
A102-047 47X37X7 37 47 7 8 4.5
A102-050 50X39X4,2 39 50 4.2 4.7 5
A102-050 PU 50X39X4,2 39 50 4.2 4.7 5
A102-050/2 50X42X10 42 50 10 11 4
A102-050/2 PU 50X42X10 42 50 10 11 4
A102-050/3 50X40X7 40 50 7 8 4.5
A102-050/3 PU 50X40X7 40 50 7 8 4.5
A102-050/4 50X40X5 40 50 5 6 4.5
A102-050/4 PU 50X40X5 40 50 5 6 4.5
A102-050/5 50,8X41,27X7,14 41.27 50.8 7.14 8.14 4
A102-050/6 50X40X6 40 50 6 7 4.5
A102-050/6 PU 50X40X6 40 50 6 7 4.5
A102-050/7 PU 50,8X41,28X7,92 41.28 50.8 7.92 8.92 4
A102-050/8 PU 50X42X5 42 50 5 6 4
A102-054 54X44X7,3 44 54 7.3 8.3 4.5
A102-054 PU 54X44X7,3 44 54 7.3 8.3 4.5
A102-055 55X45X7 45 55 7 8 4.5
A102-055 PU 55X45X7 45 55 7 8 4.5
A102-055/1 55X45X10 45 55 10 11 4.5
A102-055/1 PU 55X45X10 45 55 10 11 4.5
A102-055/3 55X45X6 45 55 6 7 4.5
A102-055/3 PU 55X45X6 45 55 6 7 4.5
A102-057 57,15X44,45X6,35 44.45 57.15 6.35 7.35 5
A102-057 PU 57,15X44,45X6,35 44.45 57.15 6.35 7.35 5
A102-060/1 60X44X12 44 60 12 13 5.5
A102-060/1 PU 60X44X12 44 60 12 13 5.5
A102-060/2 60X50X10 50 60 10 11 4.5
A102-060/2 PU 60X50X10 50 60 10 11 4.5
A102-060/3 60X50X7 50 60 7 8 4.5
A102-060/5 60X50X6 50 60 6 7 4.5
A102-060/5 PU 60X50X6 50 60 6 7 4.5
A102-063 63X53X6 53 63 6 7 4.5
A102-063 PU 63X53X6 53 63 6 7 4.5
A102-063/4 63X50X9 50 63 9 10 5
A102-063/4 PU 63X50X9 50 63 9 10 5
A102-065 65X55X7 55 65 7 8 4.5
A102-065 PU 65X55X7 55 65 7 8 4.5
A102-065/1 65X55X6 55 65 6 7 4.5
A102-065/1 PU 65X55X6 55 65 6 7 4.5
A102-070 70X60X7 60 70 7 8 4.5
A102-070 PU 70X60X7 60 70 7 8 4.5
A102-070/2 70X60X10 60 70 10 11 4.5
A102-070/2 PU 70X60X10 60 70 10 11 4.5
A102-070/4 70X62X8 62 70 8 9 4
A102-070/4 PU 70X62X8 62 70 8 9 4
A102-070/5 70X58X8,5 58 70 8.5 9.5 5
A102-070/5 PU 70X58X8,5 58 70 8.5 9.5 5
A102-070/6 70X60X6 60 70 6 7 4.5
A102-070/6 PU 70X60X6 60 70 6 7 4.5
A102-073 73,02X63,5X5,56 63.5 73.02 5.56 6.56 4
A102-073 PU 73,02X63,5X5,56 63.5 73.02 5.56 6.56 4
A102-075 75X65X7,5 65 75 7.5 8.5 4.5
A102-075 PU 75X65X7,5 65 75 7.5 8.5 4.5
A102-075/1 75X63X8,5 63 75 8.5 9.5 5
A102-075/1 PU 75X63X8,5 63 75 8.5 9.5 5
A102-075/2 75X67X8,7 67 75 8.7 9.7 4
A102-075/2 PU 75X67X8,7 67 75 8.7 9.7 4
A102-080 80X68X8,5 68 80 8.5 9.5 5
A102-080 PU 80X68X8,5 68 80 8.5 9.5 5
A102-080/10 80X70X6 70 80 6 7 4.5
A102-080/10 PU 80X70X6 70 80 6 7 4.5
A102-080/11 80X65X11,4 65 80 11.4 12.4 5.5
A102-080/6 80X72X12 72 80 12 13 4
A102-080/6 PU 80X72X12 72 80 12 13 4
A102-080/9 80X70X12 70 80 12 13 4.5
A102-080/9 PU 80X70X12 70 80 12 13 4.5
A102-085 85X73X8,5 73 85 8.5 9.5 5
A102-085 PU 85X73X8,5 73 85 8.5 9.5 5
A102-085/1 PU 85,7X70,7X10,4 70.7 85.7 10.4 11.4 5.5
A102-090 90X78X8,5 78 90 8.5 9.5 5
A102-090 PU 90X78X8,5 78 90 8.5 9.5 5
A102-090/1 90X80X6 80 90 6 7 4.5
A102-090/1 PU 90X80X6 80 90 6 7 4.5
A102-090/2 90X75X9,3 75 90 9.3 10.3 5.5
A102-090/2 PU 90X75X9,3 75 90 9.3 10.3 5.5
A102-098 98,42X85,72X9,52 85.72 98.42 9.52 10.52 5
A102-098 PU 98,42X85,72X9,52 85.72 98.42 9.52 10.52 5
A102-100 100X85X9 85 100 9 10 5.5
A102-100 PU 100X85X9 85 100 9 10 5.5
A102-100/1 100X90X8,5 90 100 8.5 9.5 4.5
A102-100/1 PU 100X90X8,5 90 100 8.5 9.5 4.5
A102-100/2 100X88X8,5 88 100 8.5 9.5 5
A102-100/2 PU 100X88X8,5 88 100 8.5 9.5 5
A102-100/3 100X88X9,5 88 100 10.5 10.5 5
A102-100/3 PU 100X88X9,5 88 100 9.5 10.5 5
A102-100/5 100X90X10,5 90 100 10.5 11.5 4.5
A102-100/5 PU 100X90X10,5 90 100 10.5 11.5 4.5
A102-101 101,6X88,9X9,52 88.9 101.6 9.52 10.52 5
A102-101 PU 101,6X88,9X9,52 88.9 101.6 9.52 10.52 5
A102-101/1 101,6X82,55X12,7 82.55 101.6 12.7 13.7 6
A102-101/1 PU 101,6X82,55X12,7 82.55 101.6 12.7 13.7 6
A102-110 110X95X12 95 110 12 13 5.5
A102-110 PU 110X95X12 95 110 12 13 5.5
A102-110/1 110X95X9 95 110 9 10 5.5
A102-110/1 PU 110X95X9 95 110 9 10 5.5
A102-115 115X100X6 100 115 6 7 5.5
A102-115 PU 115X100X6 100 115 6 7 5.5
A102-120 120X105X10 105 120 10 11 5.5
A102-120 PU 120X105X10 105 120 10 11 5.5
A102-120/1 120X105X9 105 120 9 10 5.5
A102-120/1 PU 120X105X9 105 120 9 10 5.5
A102-125 125X105X12 105 125 12 13 6
A102-125 PU 125X105X12 105 125 12 13 6
A102-125/3 125X110X10 110 125 10 11 5.5
A102-125/3 PU 125X110X10 110 125 10 11 5.5
A102-125/4 125X112X9 112 125 9 10 5
A102-125/4 PU 125X112X9 112 125 9 10 5
A102-130 130X110X12 110 130 12 13 6
A102-130 PU 130X110X12 110 130 12 13 6
A102-130/1 130X115X9 115 130 9 10 5.5
A102-130/1 PU 130X115X9 115 130 9 10 5.5
A102-130/2 130X118X8 118 130 8 9 5
A102-140 140X120X16 120 140 16 17 6
A102-140 PU 140X120X16 120 140 16 17 6
A102-140/1 140X125X9 125 140 9 10 5.5
A102-140/1 PU 140X125X9 125 140 9 10 5.5
A102-145 145X130X10 130 145 10 11 5.5
A102-145 PU 145X130X10 130 145 10 11 5.5
A102-149 149,22X136,52X9,52 136.52 149.22 9.52 10.52 5
A102-149 PU 149,22X136,52X9,52 136.52 149.22 9.52 10.52 5
A102-150 150X135X8 135 150 8 9 5.5
A102-150 PU 150X135X8 135 150 8 9 5.5
A102-150/1 150X135X9 135 150 9 10 5.5
A102-150/1 PU 150X135X9 135 150 9 10 5.5
A102-160 160X140X14 140 160 14 15 6
A102-160 PU 160X140X14 140 160 14 15 6
A102-160/1 160X145X10 145 160 10 11 5.5
A102-160/1 PU 160X145X10 145 160 10 11 5.5
A102-160/2 160X145X9 145 160 9 10 5.5
A102-160/2 PU 160X145X9 145 160 9 10 5.5
A102-170 170X148X15 148 170 15 16 6
A102-170 PU 170X148X15 148 170 15 16 6
A102-170/1 170X155X9,5 155 170 9.5 10.5 5.5
A102-170/1 PU 170X155X9,5 155 170 9.5 10.5 5.5
A102-180 180X160X9 160 180 9 10 6
A102-180 PU 180X160X9 160 180 9 10 6
A102-180/1 180X160X14 160 180 14 15 6
A102-180/1 PU 180X160X14 160 180 14 15 6
A102-180/2 180X165X9 165 180 9 10 5.5
A102-180/2 PU 180X165X9 165 180 9 10 5.5
A102-180/3 180X160X12 160 180 12 13 6
A102-180/3 PU 180X160X12 160 180 12 13 6
A102-180/4 180X160X15 160 180 15 16 6
A102-180/4 PU 180X160X15 160 180 15 16 6
A102-200 200X175X16 175 200 16 17 7
A102-200 PU 200X175X16 175 200 16 17 7
A102-200/1 200X180X14 180 200 14 15 6
A102-200/1 PU 200X180X14 180 200 14 15 6
A102-200/2 200X180X12 180 200 12 13 6
A102-200/2 PU 200X180X12 180 200 12 13 6
A102-220 220X195X16 195 220 16 17 7
A102-220 PU 220X195X16 195 220 16 17 7
A102-230 230X210X9 210 230 9 10 6
A102-230 PU 230X210X9 210 230 9 10 6
A102-250 250X230X14 230 250 14 15 6
A102-250 PU 250X230X14 230 250 14 15 6
A102-250/2 250X230X15 230 250 15 16 6
A102-250/2 PU 250X230X15 230 250 15 16 6
A102-250/3 250X230X12 230 250 12 13 6
A102-250/3 PU 250X230X12 230 250 12 13 6

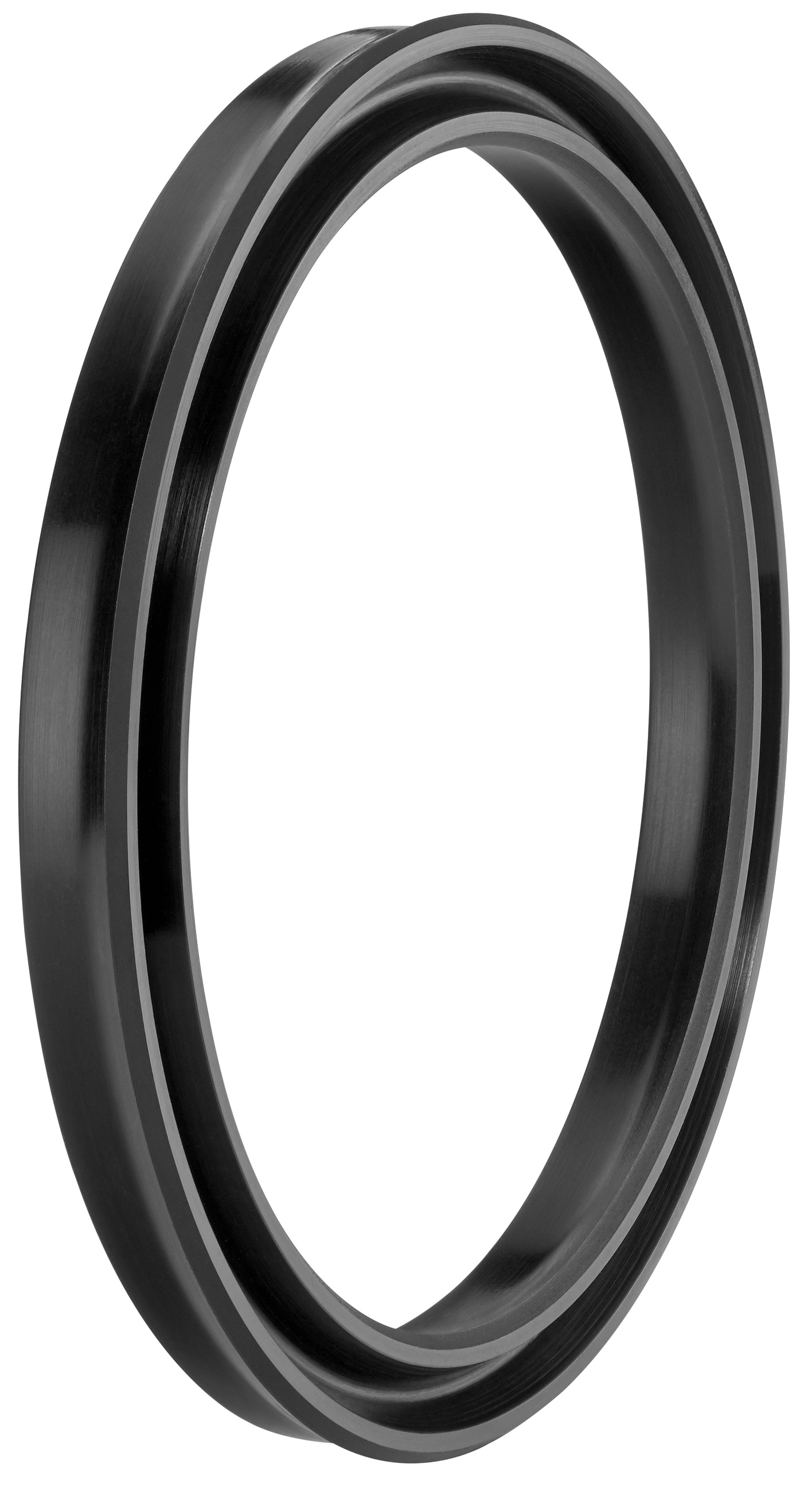

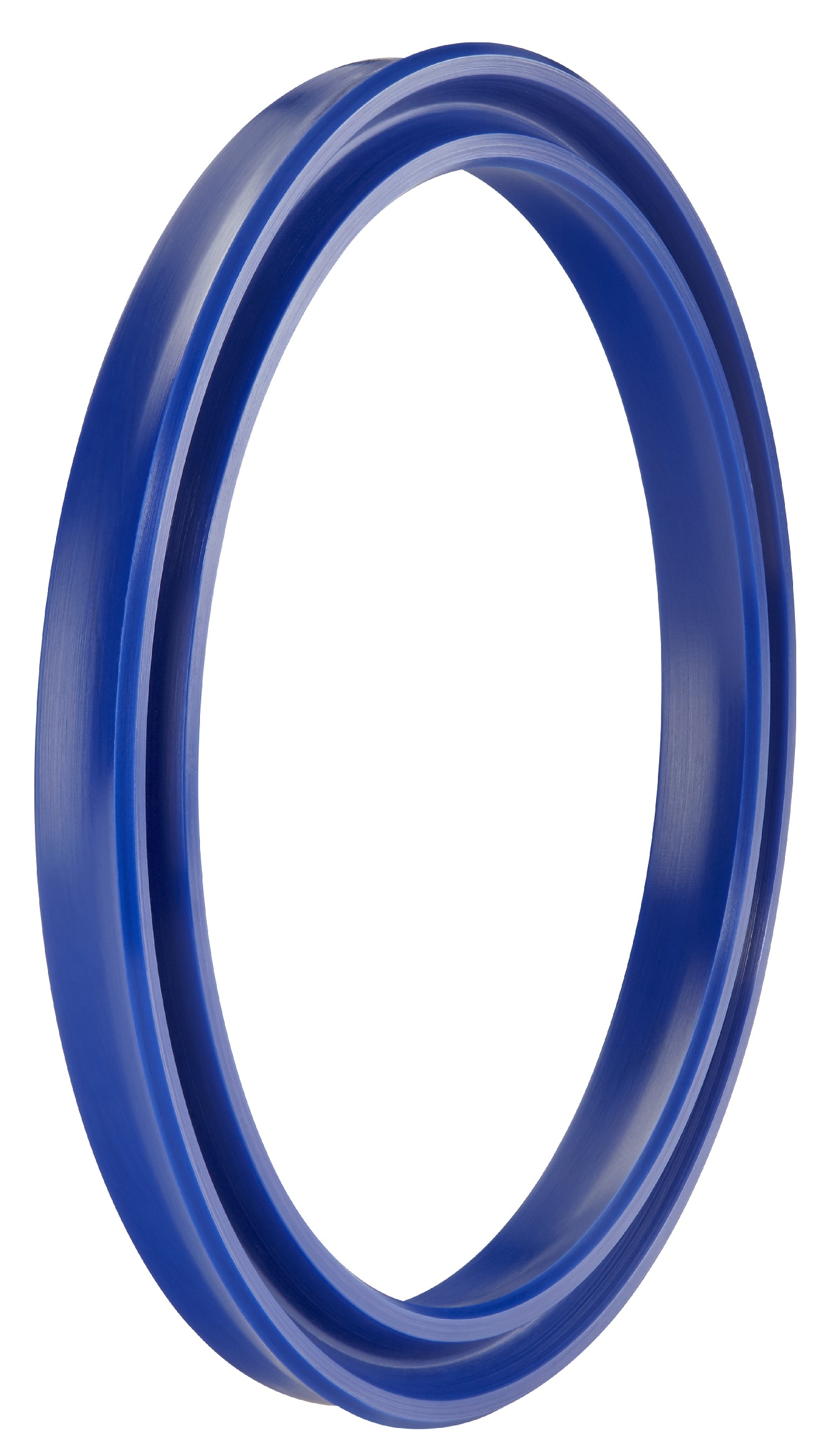

نوترینگ های A102 ما که با لبه آب بندی بیرونی پایینی طراحی شده اند، فقط برای استفاده در کاربردهای پیستون تولید می شوند.

داده های تکنیکی
مواد تشکیل دهنده استاندارد NBR PU
فشار عملیاتی 160 بار 400 بار
دمای عملیاتی -30/+105 درجه سانتیگراد -40/+100 درجه سانتیگراد
سرعت لغزش 0.5 متر بر ثانیه 0.5 متر بر ثانیه
مواد 90 NBR 92 PU
نوع سیال روغن های معدنی

زبری سطح
  ra Rmax
سطح دینامیک ≤0.3 میکرومتر ≤3.0 میکرومتر
قطر کانال ≤1.8 میکرومتر ≤10.0 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16.0 میکرومتر
فضای بازده (حداکثر) NBR
ضخامت دیوار فشار
50 یکصد 160
≤5 0.40 0.20 0.10
> 5 0.45 0.25 0.15
فضای بازده (حداکثر) PU
ضخامت دیوار فشار
150 250 400
≤5 0.30 0.20 0.15
> 5 0.35 0.25 0.20
