  4. A268

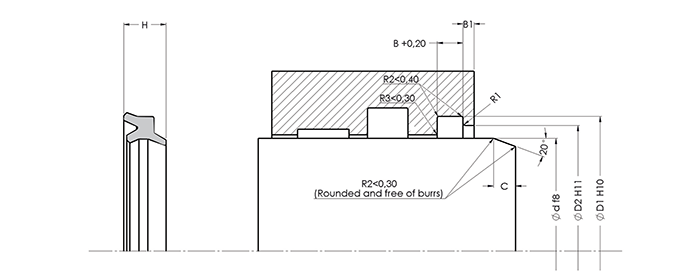

ALP NO DIMENSION Ød B ØD1 R1 ØD2 H B1
A268-010/2 PU 10X16,5X6/4,7 10 5 16.5 0.5 12.4 6 min.2
A268-014/2 PU 14X20X5,5/3,7 14 4 20 0.3 16.5 5.5 min.2
A268-016/2 PU 16X24X6/4,5 16 4.8 24 0.3 20.3 6 min.2
A268-018/3 PU 18X26X6/4,5 18 4.8 26 0.3 22.3 6 min.2
A268-018/4 PU 18X24,6X5/3,5 18 3.8 24.6 0.3 21 5 min.2
A268-020/1 PU 20X28X6/4,5 20 4.8 28 0.3 24.3 6 min.2
A268-020/2 PU 20X28X7,2/4,5 20 4.8 28 0.3 25 7.2 min.2.4
A268-020/3 PU 20X28,6X7/5 20 5.3 28.6 0.5 23 7 min.2
A268-020/4 PU 20X26X4,7/4,7 20 5 26 0.3 22.5 4.7 min.2
A268-022/5 PU 22X28X5,5/4 22 4.3 28 0.3 24.5 5.5 min.2
A268-025/1 PU 25X33X6/4,5 25 4.8 33 0.3 29.3 6 min.2
A268-025/5 PU 25X31X4,8/3,6 25 3.9 31 0.3 27.5 4.8 min.2
A268-025/6 PU 25X33,6X6,7/5 25 5.3 33.6 0.5 28 6.7 min.2
A268-028 PU 28X36X7/5 28 5.3 36 0.5 31.2 7 min.2
A268-028/2 PU 28X36X6/4,5 28 4.8 36 0.3 32.3 6 min.2
A268-028/3 PU 28X36,6X7/5 28 5.3 36.6 0.5 31 7 min.7
A268-030/1 PU 30X38X6,5/5 30 5.3 38 0.5 34 6.5 min.2
A268-030/3 PU 30X38X6/4,7 30 5 38 0.5 33 6 min.2
A268-032/2 PU 32X40X5,8/5 32 5 40 0.5 35 5.8 min.2
A268-032/3 PU 32X40X7/6 32 6 40 0.5 35 7 min.2
A268-032/4 PU 32X40X5,8/4,5 32 4.8 40 0.5 35.2 5.8 min.2
A268-032/5 PU 32X40,6X6,8/5 32 5.3 40.6 0.5 35 6.8 min.2
A268-035,5 PU 35,5X43,5X6,5/5 35.5 5.3 43.5 0.5 39.5 6.5 min.2
A268-035/2 PU 35X43,6X6/5 35 5.3 43.6 0.5 38 6 min.2
A268-035/3 PU 35X43X6,5/5 35 5.3 43 0.5 39 6.5 min.2
A268-035/4 PU 35X43X5,8/4,7 35 5 43 0.5 38 5.8 min.2
A268-036 PU 36X44X7/5 36 5.3 44 0.5 39.2 7 min.2
A268-036/3 PU 36X44,6X6,5/5 36 5.3 44.6 0.5 39 6.5 min.2
A268-040/1 PU 40X48X6,5/5 40 5.3 48 0.5 44 6.5 min.2
A268-040/2 PU 40X48X7/5 40 5.3 48 0.5 43 7 min.2
A268-040/3 PU 40X48X6,5/4,7 40 5 48 0.5 43 6.5 min.2
A268-040/4 PU 40X48X6/4,6 40 4.9 48 0.5 43.4 6 min.2
A268-041 PU 41,27X50,8X6,9/5,56 41.27 5.86 50.8 0.5 44.7 6.9 min.2
A268-042 PU 42X50,6X7/5 42 5.3 50.6 0.5 45 7 min.2
A268-044 PU 44,51X53,77X6,73/5,15 44.51 5.45 53.77 0.5 46.97 6.73 min.2
A268-045/4 PU 45X53,6X7/5 45 5.3 53.6 0.5 48 7 min.2
A268-045/6 PU 45X53,6X7/5 45 5.3 53.6 0.5 48 7 min.2
A268-045/7 PU 45X53X7,5/4,7 45 5 53 0.5 48 7.5 min.2.5
A268-045/8 PU 45X53X5,6/4,7 45 5 53 0.5 48 5.6 min.2
A268-046 PU 46X54,6X6,8/5 46 5.3 54.6 0.5 49 6.8 min.2
A268-050/3 PU 50X58X6,5/5 50 5.3 58 0.5 54 6.5 min.2
A268-050/5 PU 50X58X5,8/4,5 50 4.8 58 0.5 53.2 5.8 min.2
A268-053 PU 53X61X6,5/5 53 5.3 61 0.5 57 6.5 min.2
A268-055/1 PU 55X63X6,5/5 55 5.3 63 0.5 59 6.5 min.2
A268-055/2 PU 55X63,6X6/5 55 5.3 63.6 0.5 58.8 6 min.2
A268-055/3 PU 55X65X5,8/5 55 5.3 65 0.5 58 5.8 min.2
A268-056/3 PU 56X66,6X7,5/6 56 6.3 66.6 0.5 59.6 7.5 min.2
A268-060/1 PU 60X68X6,5/5 60 5.3 68 0.5 64 6.5 min.2
A268-060/3 PU 60X69X7/5 60 5.3 69 0.3 65.1 7 min.2
A268-063 PU 63X71,6X7/5 63 5.3 71.6 0.5 66.8 7 min.2
A268-063/3 PU 63X73X7,5/6 63 6.3 73 0.5 66 7.5 min.2
A268-065/1 PU 65X73X6,5/5 65 5.3 73 0.5 69 6.5 min.2
A268-070/2 PU 70X80X8/6 70 6.3 80 0.5 75 8 min.2
A268-070/4 PU 70X78,6X7/5 70 5.3 78.6 0.5 73 7 min.2
A268-075/2 PU 75X85X8/6 75 6.3 85 0.5 80 8 min.2
A268-075/3 PU 75X83,6X7/5 75 5.3 83.6 0.5 78 7 min.2
A268-075/4 PU 75X85X7/5,3 75 5.6 85 0.5 78 7 min.2
A268-076 PU 76,2X88,9X8,66/6,75 76.2 7.05 88.9 0.5 81.5 8.66 min.2
A268-080/2 PU 80X90X8/6 80 6.3 90 0.5 85 8 min.2
A268-080/3 PU 80X88,6X7/5 80 5.3 88.6 0.5 83 7 min.2
A268-080/5 PU 80X90X7/5,5 80 5.8 90 0.5 83 7 min.2
A268-090 PU 90X100X8/6 90 6.2 100 0.5 93.2 8 min.2
A268-090/3 PU 90X100X7,5/5,7 90 6 100 0.5 93 7.5 min.2
A268-100 PU 100X110X8/6 100 6.3 110 0.5 105 8 min.2
A268-100/1 PU 100X112,2X12/6,8 100 7.1 112.2 0.5 106 12 min.4.9
A268-105 PU 105X115X8/6 105 6.3 115 0.5 110 8 min.2
A268-112 PU 112X122X8/6 112 6.3 122 0.5 117 8 min.2
A268-125/1 PU 125X138X9,5/7 125 7.3 138 0.5 132 9.5 min.2.2
A268-127 PU 127X139,7X8,66/6,75 127 7.05 139.7 0.5 132.1 8.66 min.2
A268-140 PU 140X153X9,5/7 140 7.3 153 0.5 147 9.5 min.2.2
A268-140/1 PU 140X153X10,2/7,5 140 7.8 153 0.5 145.2 10.5 min.2.4
A268-150/1 PU 150X163X9,5/7 150 7.3 163 0.5 157 9.5 min.2.2
A268-155 PU 155X168X9,5/7 155 7.3 168 0.5 162 9.5 min.2.2
A268-160 PU 160X174X9,5/7 160 7.3 174 0.5 167 9.5 min.2.2
A268-200 PU 200X214X9,5/7 200 7.3 214 0.5 207 9.5 min.2.2

این آب بند ترکیبی گرد و غبار ما است که برای جلوگیری از ذرات منفی که ممکن است از محیط خارجی در سیلندرهای هیدرولیک وارد شوند و به دلیل لبه آب بندی دوم آن، ضخامت لایه روغن روی میله پیستون را نازک کند، طراحی شده است.

به منظور جلوگیری از مشکل فشار هیدرودینامیکی بین سیل گلو و آب بند گرد و غبار لب A268 Nutring، باید آن را با آب بند گلوگاه مناسب ترکیب کرد و یا یک کانال زهکشی در این قسمت باز کرد.

به دلیل مواد PU ویژه سری با استحکام بالا، می توان آن را با خیال راحت در کاربردهای سنگین استفاده کرد.





داده های تکنیکی
دمای عملیاتی -35/+110 درجه سانتیگراد
سرعت کشویی 1.00 متر بر ثانیه
مواد 95 PU
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.3 میکرومتر ≤3.2 میکرومتر
قطر کانال ≤1.8 میکرومتر ≤10.0 میکرومتر
سطوح جانبی ≤3.0 میکرومتر ≤16.0 میکرومتر
